CNC Portal Freze Makinesi: Yapısal Özellikler, Temel Avantajlar ve İşleme Uygulamaları

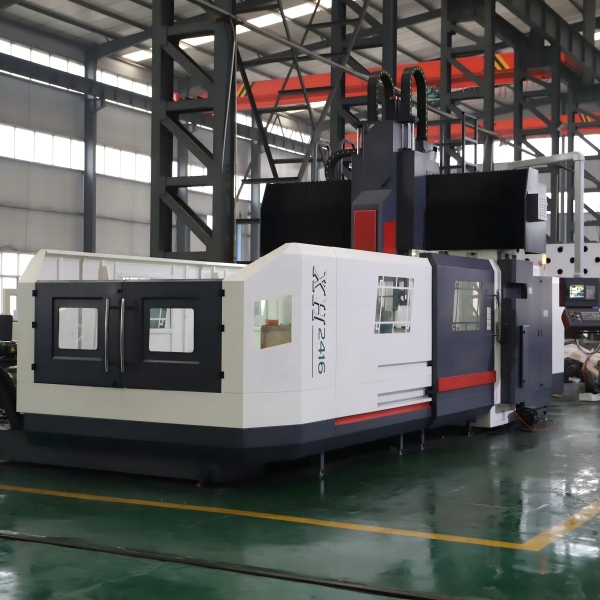

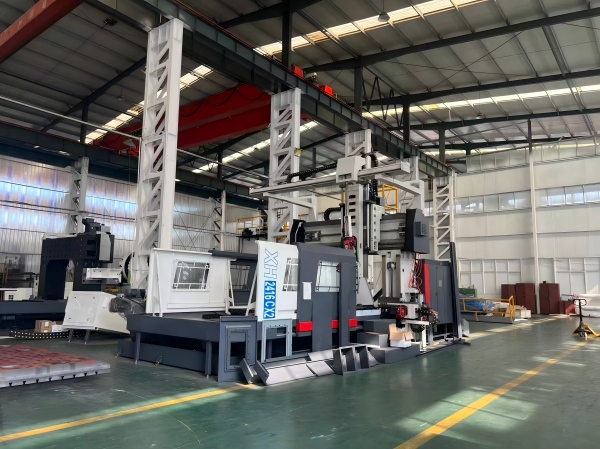

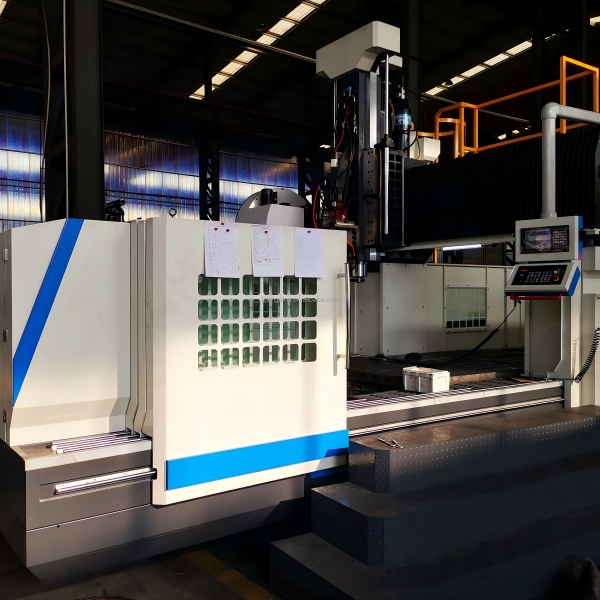

CNC portal freze makinesi Çift kolon ve çapraz kirişten oluşan portal tipi bir çerçeve kullanır. İş tablası sabit veya uzunlamasına hareket ederken, frezeleme kafası çapraz kiriş boyunca enine ve dikey ilerleme gerçekleştirir. Büyük boyutlu ve ağır hizmet tipi parçaların işlenmesi için temel ekipman olarak, kalıp imalatı, mühendislik makineleri, enerji ekipmanları, havacılık, gemi inşaatı ve diğer sektörlerde yaygın olarak kullanılmakta olup, büyük iş parçaları için ağır kesme ve çoklu işlem gerektiren kompozit işleme zorluklarını çözmektedir.

1. Ana Yapı Tipleri

İki ana tip vardır: sabit kirişli portal freze tezgahı ve hareketli kirişli portal freze tezgahı.

• Sabit kirişli portal freze makinesi: Çapraz kiriş yüksekliği değişmez. Üstün yapısal sağlamlığı, istikrarlı hassasiyeti ve basit bakımıyla öne çıkar. Piyasadaki en popüler model olup, büyük boyutlu kalıplar, plakalar ve makine çerçeve bileşenleri için idealdir.
• Hareketli kirişli portal freze makinesi: Çapraz kiriş, çift kolonlar boyunca yukarı ve aşağı hareket edebilir ve daha büyük Z ekseni hareket mesafesi sunar. Yükseklik farkı büyük olan ağır dökümler için uygundur.

Konfigürasyonlar arasında 3 eksenli, 4 eksenli ve 5 eksenli portal freze makineleri bulunmaktadır. Yan ve eğimli delik işleme işlemlerini gerçekleştirmek için dik açılı freze başlıkları ve üniversal freze başlıkları takılabilir.

2. Başlıca Avantajlar

• Ağır hizmet tipi kesimler için yüksek genel rijitlik.

Çift kolonlu portal çerçeve, mükemmel eğilme ve burulma direncine sahip, yekpare döküm yöntemiyle üretilmiştir. Kesim sırasında titreşim büyük ölçüde bastırılır. Dökme çelik, dökme demir ve kalın çelik levhalar gibi sert malzemeler için, yüksek derinlikli ve yüksek ilerleme hızına sahip agresif frezeleme işlemlerini destekler. Uzun süreli seri üretimde minimum hassasiyet sapmasıyla iyi yüzey kalitesi ve daha uzun takım ömrü sağlar.

• Geniş seyahat mesafesi ve yüksek yük taşıma kapasitesi

Geniş çalışma alanı ve ağır yük taşıma kapasitesi sunan bu cihaz, tek bir kurulumda ekstra büyük döküm parçaları, çelik levhaları ve kaynaklı yapısal parçaları sıkıştırıp işleyebilmektedir. Büyük iş parçalarını parçalara ayırarak işlemeye gerek kalmadığı için, parçanın genel boyut tutarlılığı büyük ölçüde artmaktadır.

• Yüksek işlem verimliliği ve çok fonksiyonlu genişletilebilirlik

Tek kelepçeyle frezeleme, delme, delik açma ve kılavuz çekme dahil olmak üzere çoklu işlem yapılabilir. Konumlandırma hatasını azaltmak için ikincil yeniden kelepçeleme ihtiyacı ortadan kalkar. Döner tabla, üniversal frezeleme kafası ve A/C ekseni gibi isteğe bağlı aksesuarlar, karmaşık kavisli yüzeylerin işlenmesi için 4 eksenli / 5 eksenli eş zamanlı işleme olanağı sağlar.

• İyi açıklık ve esnek üretim düzeni

Açık portal yapısı, iş parçalarının yüklenmesi ve boşaltılmasını kolaylaştırır. Büyük boyutlu parçalar vinç yardımıyla çalışma masasına kaldırılabilir. Tek parça özel üretime olduğu kadar seri üretime de uygundur.

• İstikrarlı uzun vadeli hassasiyet

Kalın döküm yatak ve güçlendirilmiş portal yapısı, kesme şokunu etkili bir şekilde emer. Termal deformasyon iyi kontrol edilir. Uzun süreli sürekli çalışma için istikrarlı boyutsal hassasiyeti korur ve ağır sanayi bileşenleri için katı tolerans gereksinimlerini karşılar.

3. Tipik Uygulama Senaryoları

Kalıp tabanı, büyük kalıp, mühendislik makineleri yapısal parçaları, enerji ekipman parçaları, gemi bileşenleri, otomasyon ekipman çerçeveleri, kalın levha işleme, büyük kaynaklı parçalar.

4.Sıkça Sorulan Sorular

S1: Sabit kirişli ve hareketli kirişli portal freze makineleri arasındaki fark nedir?

A: Sabit kiriş tipi, daha iyi rijitliğe ve daha düşük bakım maliyetine sahip sabit kiriş yüksekliğine sahiptir ve çoğu standart büyük boyutlu iş parçası için uygundur. Hareketli kiriş tipi, daha yüksek parçalar için kiriş kaldırma desteği sağlar, ancak yapısı daha karmaşıktır ve satın alma maliyeti daha yüksektir.

S2: Üç eksenli bir portal tipi makine eğimli yüzeyleri işleyebilir mi?

A: Standart 3 eksenli model, eğimli yüzeyleri doğrudan işleyemez. Eğimli yüzeyler ve karmaşık kavisli yüzeylerin işlenmesi için evrensel bir frezeleme başlığı eklemeniz veya 4 eksenli/5 eksenli konfigürasyona yükseltmeniz gerekir.

S3: Portal freze makinesi hangi malzemeleri işleyebilir?

A: Dökme demir, dökme çelik, karbon çelik, alaşımlı çelik, alüminyum alaşımı ve diğer metal malzemeler için uygundur. Büyük boyutlu metal iş parçalarının ağır kesiminde yaygın olarak kullanılır.

S4: Portal freze tezgahının işleme doğruluğunu hangi faktörler etkiler?

A: Başlıca faktörler arasında döküm rijitliği, kılavuz ray ve bilyalı vida kalitesi, iş mili performansı, makinenin termal durumu ve iş parçası sıkıştırma yöntemi yer almaktadır. Uzun vadeli hassasiyeti korumak için düzenli bakım da şarttır.

S5: Portal freze makinesi küçük parçaların seri üretimi için uygun mudur?

A: Tavsiye edilmez. Portal tipi makineler büyük boyutlu iş parçaları için tasarlanmıştır. Küçük parçaların seri üretimi, dikey işleme merkezleriyle daha uygun maliyetlidir.
