Sondaj Makinesinin Yapısı ve Tanıtımı

A delme makinesi Delme makineleri, esas olarak delik işleme için kullanılan temel bir metal kesme tezgahıdır. Kesici takımların dönme ve ilerleme hareketiyle delme, raybalama, havşa açma, yüzey işleme ve kılavuz çekme işlemlerini gerçekleştirir. Farklı delme makineleri, çeşitli işleme senaryolarına uyacak şekilde farklı yapısal konfigürasyonlara sahiptir.

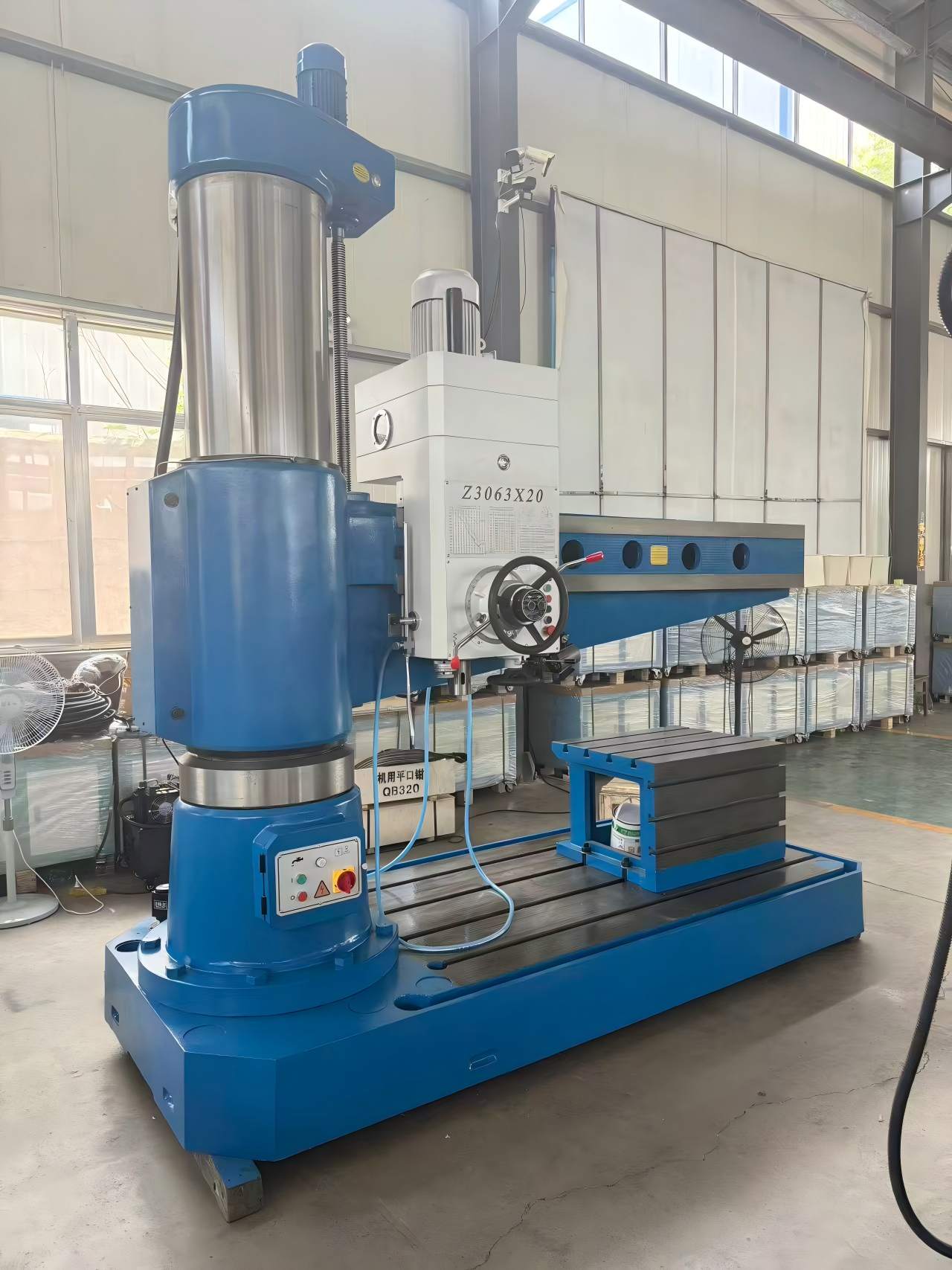

Radyal delme makineleri Ağır hizmet atölyelerinde en yaygın kullanılan tiptir. Taban, iş parçalarını veya iş tezgahlarını sıkıştırmak ve kesme yüklerini taşımak için T yuvalarıyla donatılmış ağır dökme demir bir temeldir. İç kolonu destekler. Kolon, iç kolon ve dış kolondan oluşur. İç kolon tabana sabitlenmiştir. Dış kolon, iç kolonu sarar ve kilitleme üniteleriyle birlikte radyal kol ile birlikte dönebilir. Radyal kol, dış kolona monte edilmiştir. Yukarı ve aşağı hareket edebilir ve 360 ​​derece dönebilir. Mil kutusu, kılavuz rayı boyunca yatay olarak kayar ve kaldırma hareketi bir kaldırma motoru tarafından tahrik edilir. Mil kutusu, radyal kolun kılavuz rayı üzerinde bulunur. İçinde, değişken mil hızları ve ilerleme hızları sunmak için değiştirme dişlileri ve ilerleme mekanizmaları bulunur. Yanlara doğru kayabilir ve bir kilitleme cihazı ile donatılmıştır. Mil ünitesi, matkapları, raybaları ve kılavuzları tutmak için Morse konik deliğe sahiptir ve ana dönme hareketini ve eksenel ilerleme hareketini sağlar. Kilitleme mekanizması hidrolik veya mekanik olabilir. İşleme sırasında yer değiştirmeyi ve titreşimi önlemek için kolon, radyal kol ve iş mili kutusunu kilitler. Hidrolik versiyonlar, üç parçanın da senkronize olarak kilitlenmesini sağlar. İş tablası iş parçalarını tutar ve bazı modellerde çıkarılabilir. Büyük boyutlu iş parçaları, tabanın T yuvalarına doğrudan kenetlenebilir. Elektrik sistemi, ana motor, kaldırma motoru, butonlar ve kontrol devrelerini içerir.

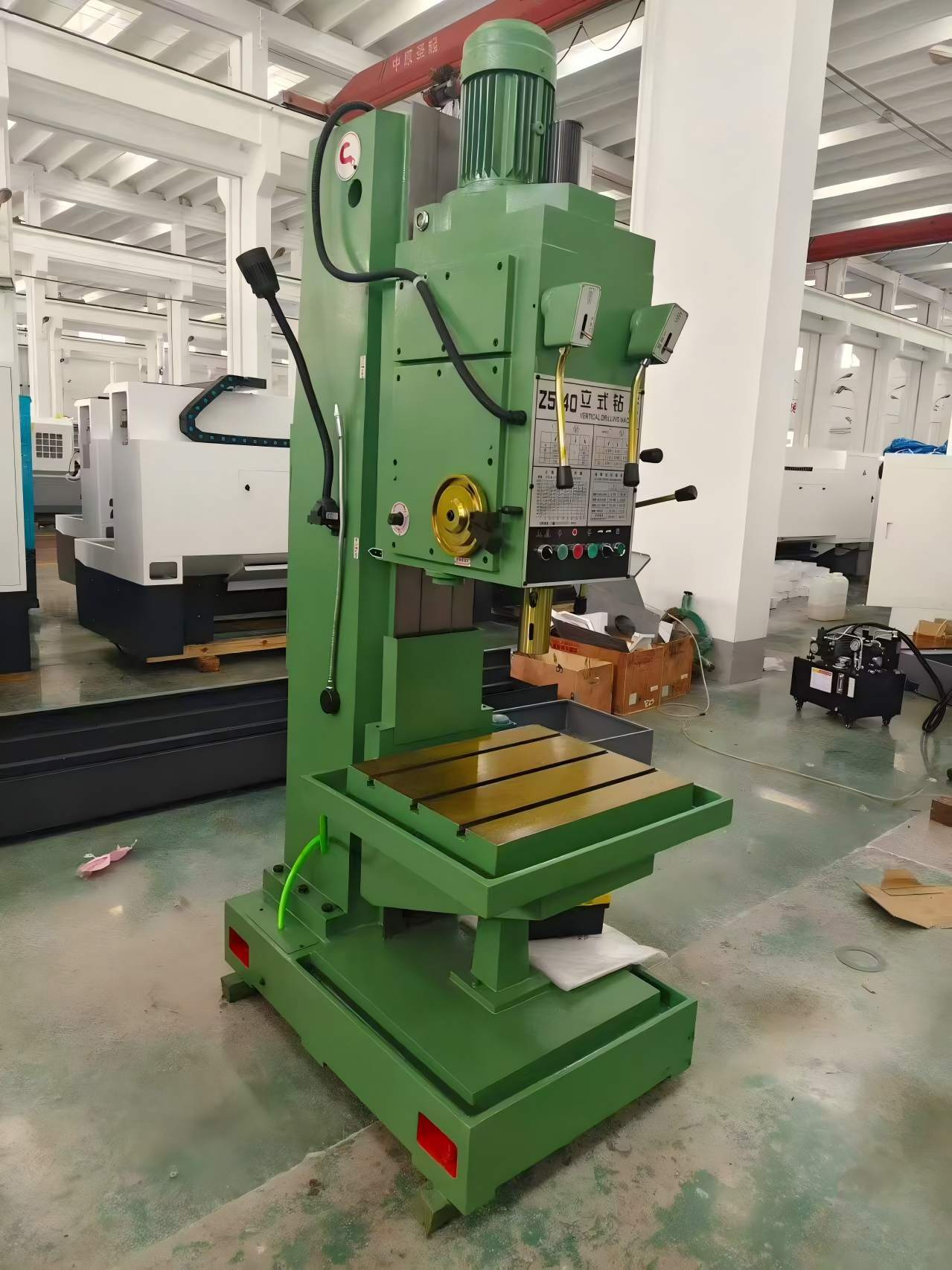

Dikey delme makineleri Makine, taban, kare kolon, mil kutusu, mil, yüksekliği ayarlanabilir iş tablası, ilerleme kontrol mekanizması ve elektrik kontrol sisteminden oluşur. Taban, iş parçası sıkıştırması için T kanalları ile tüm makineyi destekler. Mil kutusu ve iş tablası, kare kolon kılavuz rayı boyunca dikey olarak hareket eder. Mil kutusu, hız değiştirme ve ilerleme fonksiyonlarını sağlar. Mil, kesici takımları tutar ve dönme ve ilerleme hareketini tamamlar. İlerleme manuel veya otomatik olabilir. Dikey matkaplar için, operatörler makinenin kendisini hareket ettirmek yerine iş parçalarını hareket ettirerek delik konumlarını ayarlarlar, bu nedenle geniş aralıklı konum ayarlaması mümkün değildir.

Tezgah tipi matkap presleri, kompakt ve küçük boyutlu delme ekipmanlarıdır. Başlıca parçaları taban, kolon, iş mili kutusu (iş mili başlığı), iş mili, iş tablası ve ilerleme koludur. Tüm ilerleme işlemleri manuel olarak tamamlanır.

SSS

S1: Başlıca matkap makinesi türleri nelerdir?

A1: Farklı iş parçası boyutları için radyal matkap, dikey matkap ve tezgah matkabı.

S2: Z30 radyal matkapın özelliği nedir?

A2: Radyal kol dönebilir ve kaldırabilir, ağır iş parçalarını taşımaya gerek yoktur.

S3: Hidrolik kilitleme mi yoksa mekanik kilitleme mi?

A3: Hidrolik kilitleme, daha iyi rijitlik ve stabilite için senkronize kilitlemeyi destekler.

S4: Mil üzerine hangi aletler takılabilir?

A4: Morse konik deliği üzerinden matkaplar, raybalar, kılavuzlar.

S5: Sondaj makineleri hangi işlemleri yapabilir?

A5: Delme, raybalama, havşa açma, yüzey düzeltme ve diş açma.
