Atölyenizde çelik borular, petrol boruları, muhafaza boruları, boru hattı bağlantı parçaları veya yangın söndürme borusu bağlantı elemanları üretiyorsanız, tutarlı iç ve dış boru dişleri için güvenilir bir boru diş açma tornası temel makinedir. Birçok alıcı, boru diş açma için standart genel CNC tornalarını yanlışlıkla kullanır ve sonuç olarak titreşim, diş hatası ve istikrarsız verim elde eder. Bu kılavuz, üretiminiz için uygun bir boru diş açma tornası seçmek için her kritik noktayı size adım adım anlatmaktadır.

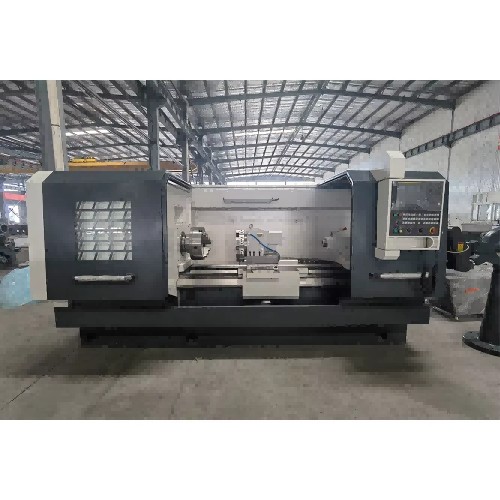

A boru diş açma tornası Uzun çelik boruların mil üzerinden geçmesine olanak sağlamak için geniş bir mil deliğiyle özel olarak tasarlanmıştır. Sıradan torna tezgahlarından farklı olarak, NPT, BSP, BSPT, API ve diğer boru diş standartları için yüksek tork, ağır kesme rijitliği ve hassas diş tekrarlanabilirliğine öncelik verir. Petrol ve gaz, su boru hattı, yangın koruma, hidrolik boru ve çelik yapı endüstrilerinde yaygın olarak kullanılmaktadır.
İş mili çapı kontrol edilmesi gereken en önemli özelliktir. Bu, makineden hangi boyutta boru geçirebileceğinizi belirler.
Ham borunun maksimum dış çapını ölçün.
Boru beslemesi için yeterli boşluk bırakın.
Yaygın modeller: QK1313, QK1319, QK1322, QK1327, QK1335; 130 mm'den 350 mm'ye kadar veya daha büyük özel çap seçenekleriyle.
6 inç veya 8 inç çapında kalın boru muhafazaları işliyorsanız, dönüş çapı yeterli görünse bile küçük çaplı torna tezgahları işe yaramaz.
Farklı pazarlar farklı boru diş profilleri gerektirir ve torna tezgahı kontrol sistemi bunları desteklemelidir:
NPT / NPTF: Kuzey Amerika petrol, gaz ve hidrolik boruları
BSPP / BSPT: Avrupa, Güneydoğu Asya, genel tesisat
API 5B: Petrol boruları ve muhafaza boruları (yüksek hassasiyet gereksinimi)
Sipariş vermeden önce, kontrol ünitesinin ek bir değişiklik yapılmadan bu diş aralıklarını programlayıp programlayamayacağını doğrulayın.
Boru diş açma Bu, ağır yük kesimidir. Zayıf bir makine gövdesi, titreşim izlerine ve diş incelmesine neden olur:
Tek parça dökme demir yatak tercih edilir, stres giderici / doğal yaşlanma tedavisi uygulanmıştır.
Daha geniş kılavuz yolu, güçlendirilmiş mil ünitesi, ağır hizmet tipi iş mili başlığı
Uzun boruların sıkıştırılması için çift mandrenli konfigürasyon (ön ve arka mandren)
Hafif genel amaçlı torna tezgahları, sürekli boru diş açma seri üretimi için tasarlanmamıştır.
İki ana seçenek:
Ekonomik: GSK, Newday sistemi, istikrarlı ve düşük bakım maliyeti, standart BSP/NPT boru dişleri için popüler.
Premium: Siemens, Fanuc; yüksek hacimli API çoklu iş parçacığı kullanımı, daha iyi istikrar ve yurtdışı pazarlarda satış sonrası hizmetler için.
Ayrıca operatörleriniz için dil desteğini de onaylayın (Rusça, İspanyolca, İngilizce arayüz ve kılavuzlar).
Karbon çelik boru, alaşımlı çelik ve paslanmaz çelik boru farklı mil torku gerektirir:
Karbon çelik su borusu: standart ana motor gücüyle çalışır.
Kalın duvarlı alaşımlı gövde, paslanmaz çelik boru: daha yüksek güç ve düşük hızda yüksek tork çıkışı gerektirir.
Sadece mil hızına bakmayın; boru diş açma işleminde düşük hız torku daha önemlidir.
Standart ve opsiyonel paketleri inceleyin:
Ön ve arka çift uçlu bağlantı noktaları (uzun borular için olmazsa olmaz)
İnce borular için titreşim önleyici sabit destek / takip desteği

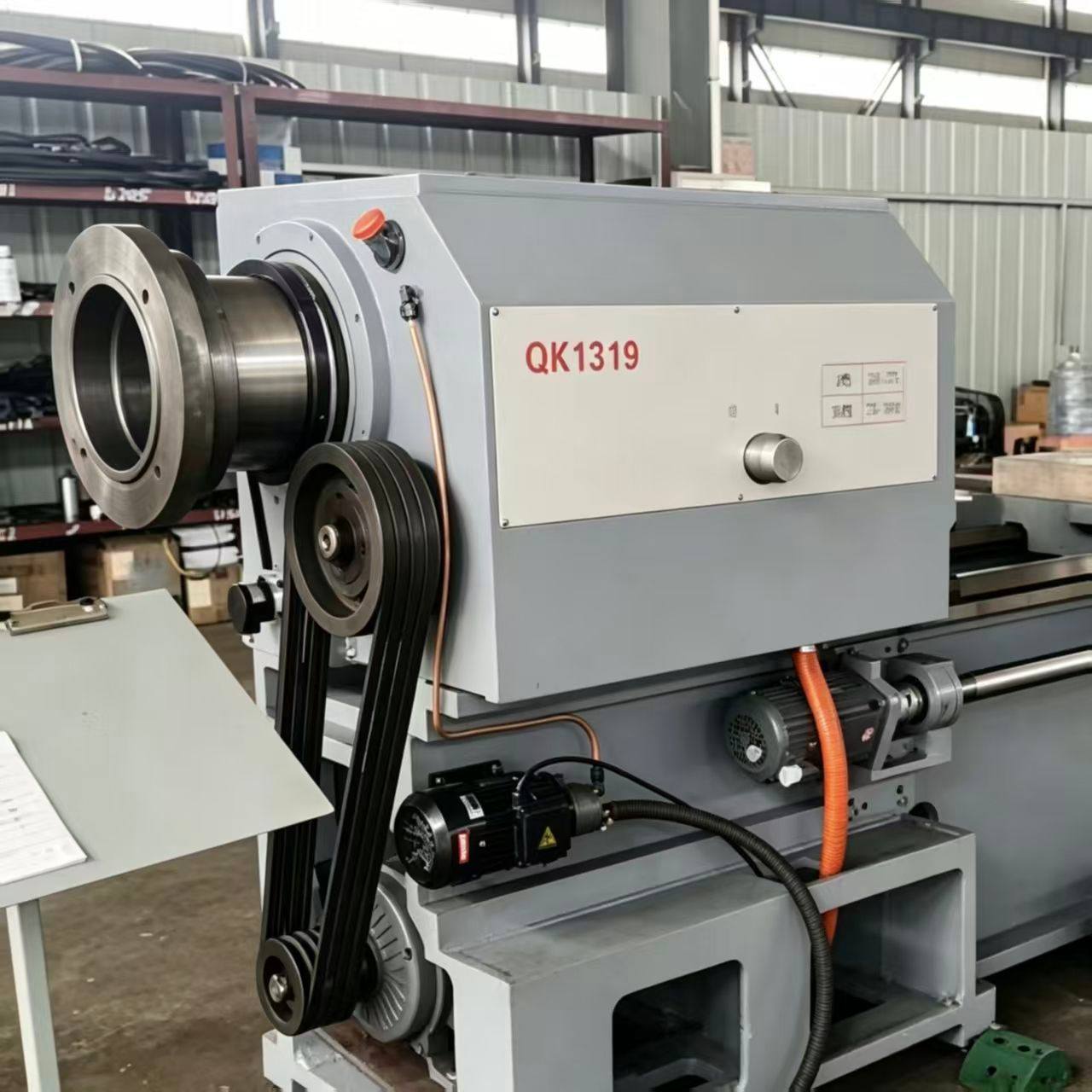

Hidrolik punta
Soğutma sistemi, merkezi yağlama, emniyet koruyucuları
Diş standardınıza uygun diş kontrol ölçü aletleri.
Sıhhi tesisat, yangın borusu, su boru hattı: standart yatay CNC boru diş açma tornası, BSPT/NPT diş açma.
Petrol sahası boruları, muhafaza boruları, sondaj boruları: API onaylı petrol sahası torna tezgahı, ağır hizmet tipi yapı.
Küçük ölçekli atölye: manuel boru diş açma tornası veya giriş seviyesi QK1313
Seri üretim: Otomatik besleme seçeneğine sahip tam otomatik CNC boru diş açma tornası
1. Özel boru diş açma tornası yerine genel amaçlı büyük çaplı torna satın almak (küçük mil çapı)
2. Dişli standardı uyumluluğunu göz ardı edip sadece fiyata odaklanmak.
3. Boru uzunluğunu hafife almak, maksimum iş parçası uzunluğunu kontrol etmeyi unutmak
4. Sürekli ağır kesim işlemleri için ince çerçeveli, düşük maliyetli torna tezgahlarının seçimi
5. Yedek parça bulunabilirliğinin ve yerel satış sonrası hizmetin teyit edilmemesi
Maksimum boru dış çapı ve duvar kalınlığı
İş parçacığı standardı (NPT / BSP / API)
Malzeme: karbon çelik / alaşım / paslanmaz çelik
Gerekli parti çıktısı
Güç voltajı ve frekansı (380V 50Hz / 460V 60Hz)
Tercih edilen CNC kontrol cihazı markası
Çift mandren, sabit destek veya özel uzunluk gerekiyor mu?
S: Normal bir CNC torna tezgahı boru dişleri açabilir mi?
A: Kısa diş örnekleri üretebilir, ancak çoğu standart torna tezgahının mil çapı küçüktür. Uzun borular geçemez ve ağır boruların diş açılması için yeterli rijitliğe sahip değildir.

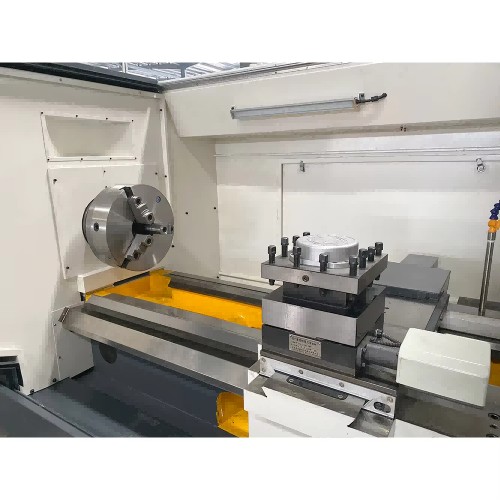

S: Aralarındaki fark nedir? QK1319 ve QK1327 boru diş açma tornası?
A: Temel fark, mil deliği boyutu, maksimum boru kapasitesi ve makine ağırlığıdır. QK1327, daha büyük çaplı muhafazalar için daha ağırdır.
S: API iş parçacığı işlemesi daha mı fazla kaynak tüketiyor?
A: Evet. API dişleri, belirli bir adım aralığı, koniklik ve yüzey kalitesi gerektirir; bu nedenle yüksek rijitliğe sahip bir torna tezgahına ve kalibre edilmiş bir diş açma programına ihtiyacınız vardır.
En iyi boru diş açma tornası en pahalı olanı değil, boru boyutunuza, diş spesifikasyonunuza ve üretim yükünüze uygun olanıdır. İş parçası çiziminizi ve diş gereksiniminizi ekibimize gönderin, atölyeniz için doğru modeli ve konfigürasyonu önerebiliriz.
