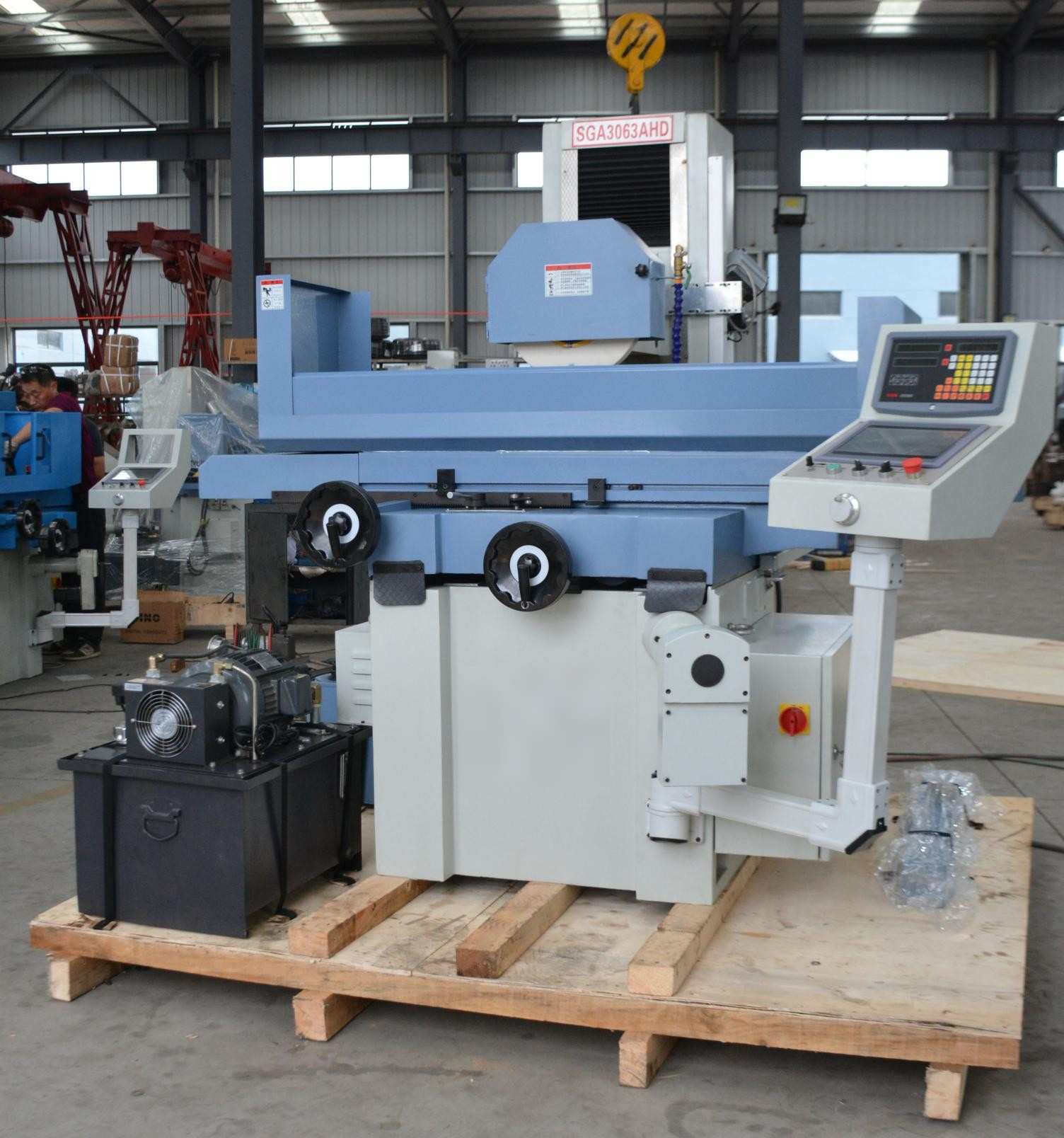

Jskingston Tam Otomatik Yüzey Taşlama Makinesi

O tam otomatik yüzey taşlama makinesi Taban, kolon ve kızak bileşenlerinde ağır hizmet tipi gri dökme demir kullanan bu ürün, titreşimi bastırmak ve istikrarlı işleme düzgünlüğünü korumak için olağanüstü yapısal rijitlik sunar. Bağımsız bir hidrolik istasyon ve GS-PLC dokunmatik kontrol sistemi ile donatılmış olup, standart bir elektromanyetik iş tablası ile birlikte, yüksek maliyet performansı ile kalıp ve mekanik parçaların hassas düz taşlama işlemleri için idealdir.

X ve Y eksenleri, düşük hızda kayma hareketini ortadan kaldırmak için plastik kaplı kılavuz raylarla donatılmıştır. Boyuna tabla V-düz kompozit kılavuz raylar kullanırken, enine kızak çift V kılavuz raylar kullanır; bu da güvenilir yük taşıma ve mükemmel aşınma direnci sağlar. Mil, istikrarlı taşlama çıktısı için boşluksuz ön yüklemeli hassas rulmanlarla donatılmıştır. Ayrı hidrolik ünite, uzun süreli sürekli üretim sırasında termal deformasyonu ve titreşimi ortadan kaldırarak sıcaklık birikimini kontrol etmek için dahili bir ısı eşanjörü ile birlikte gelir.

1. Üç Eksenli Hareket Sistemi

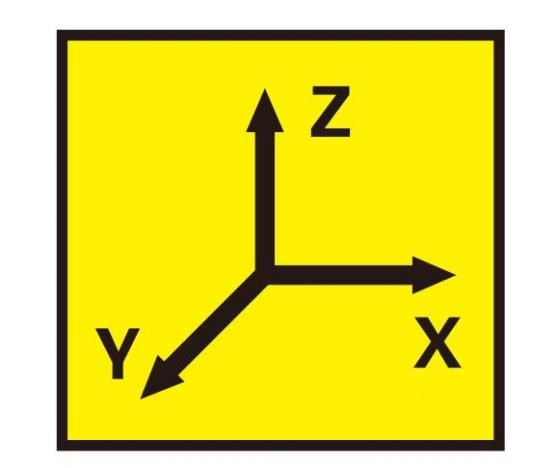

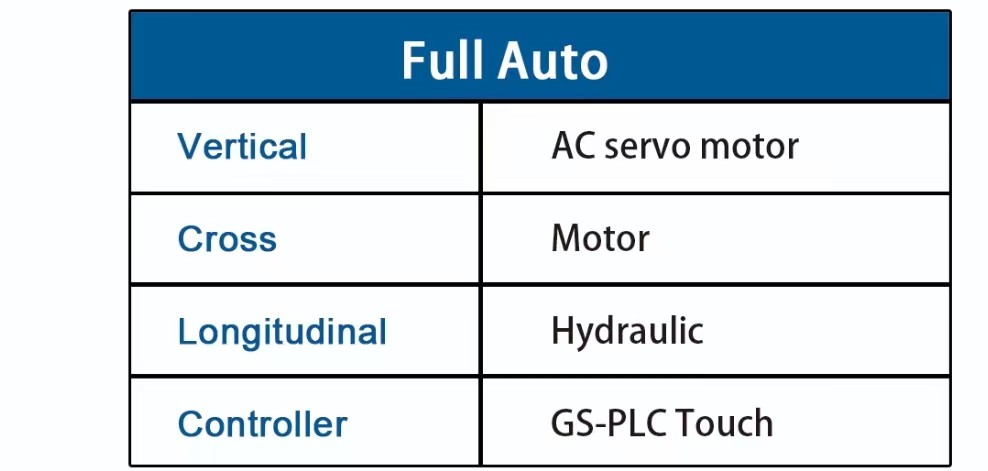

Makine, her eksen için farklı tahrik tasarımlarına sahip standart XYZ üç eksenli düzeni takip eder:

Z Ekseni (Dikey Besleme Ekseni)

AC servo motorla tahrik edilen Z ekseni, otomatik döngülü taşlama işleminin çekirdeğini oluşturur. Hızlı dikey hareket ve taşlama derinliğini doğru bir şekilde kontrol etmek için ayarlanabilir hassas ilerlemeyi destekler.

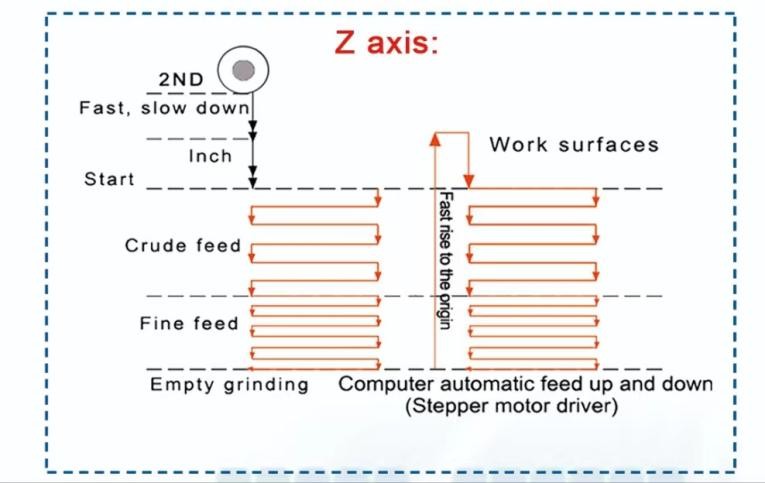

Otomatik Z ekseni taşlama döngüsü aşağıdaki gibi çalışır: taşlama diski hızla aşağı iner ve iş parçasına yaklaşırken yavaşlar, ardından kaba taşlama, ince taşlama ve kıvılcım giderme işlemlerine devam eder. Döngü tamamlandığında, taşlama başlığı otomatik olarak başlangıç ​​pozisyonuna geri döner ve tüm işlem adımları dokunmatik ekran üzerinden yapılandırılabilir.

Y Ekseni (Çapraz Eksen)

Motor tahrikli çapraz eksen, otomatik ileri geri beslemeyi ve el çarkı aracılığıyla manuel ince ayarı destekleyerek esnek yanal malzeme kaldırma ayarına olanak tanır.

X Ekseni (Boylamsal Eksen)

Hidrolik tahrikli uzunlamasına tabla, tüm yüzeyin kapsanması için düzgün ileri geri hareket sağlar. Kazara çarpışmayı önlemek için her iki ucuna da limit durdurucular monte edilmiştir.

2. Dokunmatik Ekran Kontrol İşletim Sistemi

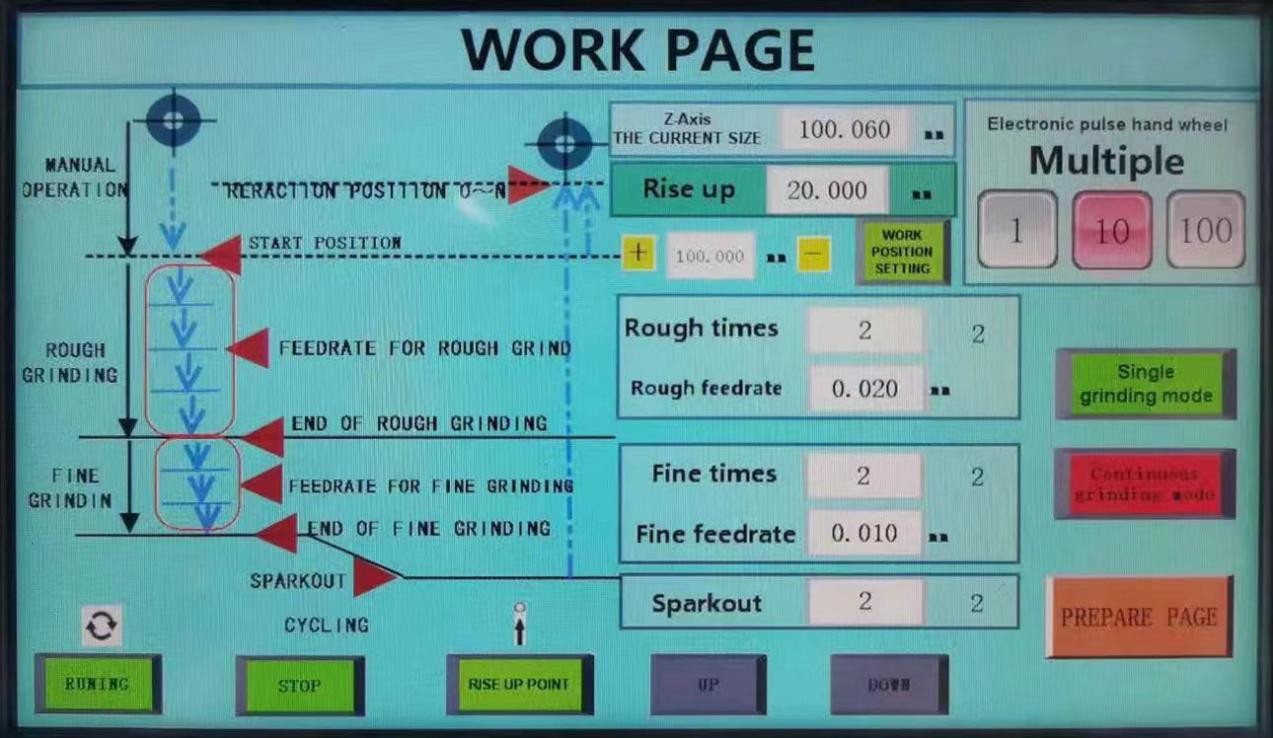

Cihaz, karmaşık programlama gerektirmeyen, tamamen görselleştirilmiş parametre ayarına sahip Samsys SMART-panel IE V3 dokunmatik kontrol ünitesi ile donatılmıştır.

Operatörler, kaba taşlama döngüleri ve ilerleme derinliği, ince taşlama döngüleri ve ilerleme derinliği ve kıvılcım söndürme süreleri gibi temel taşlama parametrelerini serbestçe yapılandırabilirler. Hassas manuel konumlandırma için elektronik el çarkı büyütme anahtarını ve tek döngülü ve sürekli döngülü taşlama modlarını destekler. Tek tıklamayla ÇALIŞTIR ve DURDUR düğmeleri rutin işlemleri kolaylaştırır.

3. Temel Ürün Avantajları

Sürtünmeyi azaltan kaplamalı kılavuz raylar ve güçlendirilmiş V tipi kılavuz yapısı, istikrarlı yük taşıma kapasitesi ve uzun hizmet ömrü sağlar.

Önceden yüklenmiş mil yatağı tertibatı, mil salınımını azaltarak çelik, alüminyum alaşımı ve dökme demir iş parçalarında tutarlı yüzey kalitesi elde edilmesini sağlar.

Bağımsız hidrolik soğutma sistemi, tabla hareketini stabilize eder ve uzun süreli çalışma sırasında termal boyut kaymasını önler.

Servo kontrollü Z ekseni, mikron seviyesinde derinlik kontrolü sağlayarak ultra ince yüksek hassasiyetli bileşenlerin taşlanması için mükemmel bir çözüm sunar.

Çift mekanik ve yazılım tabanlı hareket sınırlama koruması, taşlama diski ile fikstürler arasında çarpışmayı önler.

4. Standart Aksesuarlar

Samsys SMART dokunmatik ekran, elektronik el çarkı, taşlama taşı ve flanşı, LED çalışma lambası, manyetik mandren, taş dengeleme aletleri, paralel bileme aleti, güvenlik koruyucu kapakları, manyetik giderici, soğutma sıvısı sirkülasyon ünitesi, elmas bileme aleti, makine dengeleme ayakları, merkezi yağlama sistemi ve komple servis alet seti.

SSS

S1: Bu taşlama makinesi ne tür iş parçalarını işleyebilir?

A1: Çelik ve dökme demir gibi demirli metallerin yanı sıra alüminyum alaşımı gibi demirsiz malzemeleri de işler. Kalıp plakaları, ince hassas parçalar ve standart mekanik bileşenler için yaygın olarak kullanılır.

S2: Z ekseninde servo motor kullanmanın avantajı nedir?

A2: Servo motor, ultra hassas dikey ilerleme çözünürlüğü sağlayarak kaba ve ince taşlama sırasında eşit malzeme kaldırmayı garanti eder ve bu da ince iş parçaları için düzlük hassasiyetini önemli ölçüde artırır.

S3: Kıvılcım söndürme taşlama işleminin rolü nedir?

A3: Kıvılcım söndürme taşlama işlemi sırasında dikey ilerleme uygulanmaz. Bu işlem, artık taşlama izlerini ortadan kaldırır ve iç işleme gerilimini azaltarak, manyetik alanın giderilmesi ve yükün kaldırılmasından sonra iş parçasının deformasyonunu etkili bir şekilde azaltır.

S4: Otomatik işlem sırasında çarpışma nasıl önlenir?

A4: X ve Y hareket stroklarına mekanik limit durdurucular takılmıştır. Operatörler ayrıca, çift koruma için masanın hareket aralığını kısıtlamak üzere dokunmatik ekranda güvenli hareket sınırları da belirleyebilirler.
