İmalat için Tam Otomatik Maksimum Modül 16 Metal CNC Dişli Açma Makinesi

İmalat için Tam Otomatik Maksimum Modül 16 Metal CNC Dişli Açma Makinesi

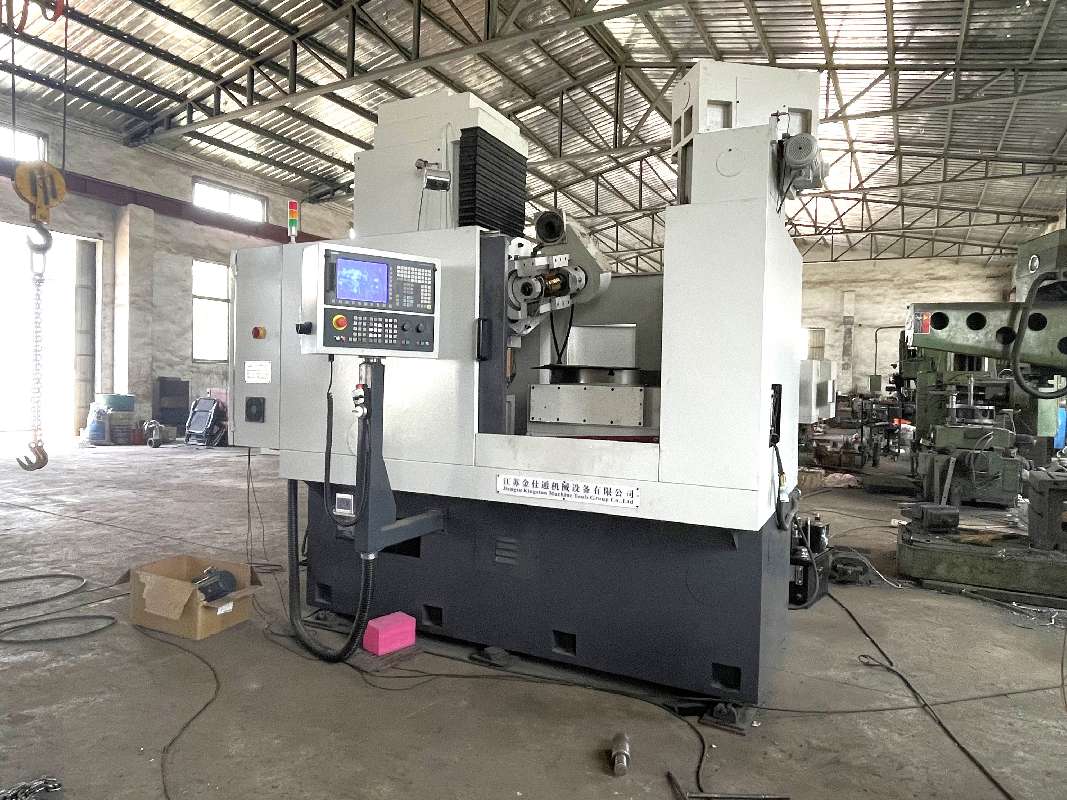

CNC dişli frezeleme makinesi, silindirik dişliler, helisel dişliler, sonsuz dişliler ve diğer iş parçalarını verimli bir şekilde işleyebilen özel bir yüksek hassasiyetli otomatik dişli işleme tezgahıdır. Yüksek rijitlik, istikrarlı çalışma, yüksek işleme hassasiyeti ve güçlü dayanıklılık özelliklerine sahip olup, çeşitli dişlilerin seri hassas işlenmesi ve büyük ölçekli üretimi için idealdir.

Sipariş (Minimum Sipariş Miktarı) :
1
Ürün Menşei :
China
Renk :
Optional
Nakliye Limanı :
Shanghai
Kurşun zamanı :
30
Ağırlık :
6800kg

Şimdi bilgi alın

Özellikler

Dikey kolonun yüksekliğinin artırılması ve hareket mesafesinin uzatılması, çalışma aralığını etkili bir şekilde genişletir.

1. Elektrikli alet sıçrama mekanizması, daha uzun ocak kullanım ömrü sağlar ve servis ömrünü önemli ölçüde artırır.
kesme aleti.

2. Beş kademeden yüksek hassasiyete sahip sonsuz dişli çark, uzun kullanım ömrü ve istikrarlı doğruluk özelliklerine sahiptir.

3. Takımların hızını artırmak için, freze bıçakları boyunca kullanılan geleneksel rulmanlar yerine yuvarlanan rulmanlar kullanılmıştır.

4. Küçük kolonlu punta milinin dış desteği menteşe yapısına sahiptir ve kolayca dışarı doğru açılabilir, bu da büyük çaplı parçaların asılması için uygundur.

spesifikasyon

Özellikler	YK/YKD3150CNC	birim
Maksimum iş parçası çapı	500	mm
Maksimum modül	10	mm
İşlenmiş helisel dişlinin helisel açısı	±45°	°
Takılan dişli açma kesicisinin maksimum çapı	160	mm
Takılan dişli kesicinin maksimum uzunluğu	160	mm
Dişli açma kesicisinin maksimum eksenel hareketi	100	mm
Değiştirilebilir mandrel çaplı dişli kesici	22 27 32 40	mm
Dişli kesici mil konik deliğinin konikliği	MT5#	mm
Dişli açma kesicisinin merkezinden iş tablasının merkezine olan yatay mesafe	25-330	mm
Dişli açma kesicisinin merkezinden iş tablasının yüzeyine olan dikey mesafe	235-535	mm
Arka kolon merkezinden çalışma masası yüzeyine olan mesafe	350-700	mm
Çalışma masası yüzeyinin çapı	510	mm
Dişli açma kesici milinin maksimum hızı	625	devir
Eksenel besleme hızı aralığı (Z ekseni)	0-2000	mm/ dakika
Radyal besleme hızı aralığı (X ekseni)	0-2000	mm/ dakika
Maksimum teğetsel hareket hızı	2000	mm/dakika
çalışma tablasının maksimum hız aralığı	30	devir
takım tutucunun maksimum dönme hızı	4.5	o/s
Makinenin hacmi (Uzunluk x Genişlik x Yükseklik)	2,97x1,80x2,15	m
Makinenin ağırlığı	5500/6800	kg

ürün tanıtımı

Performans Bu makine:

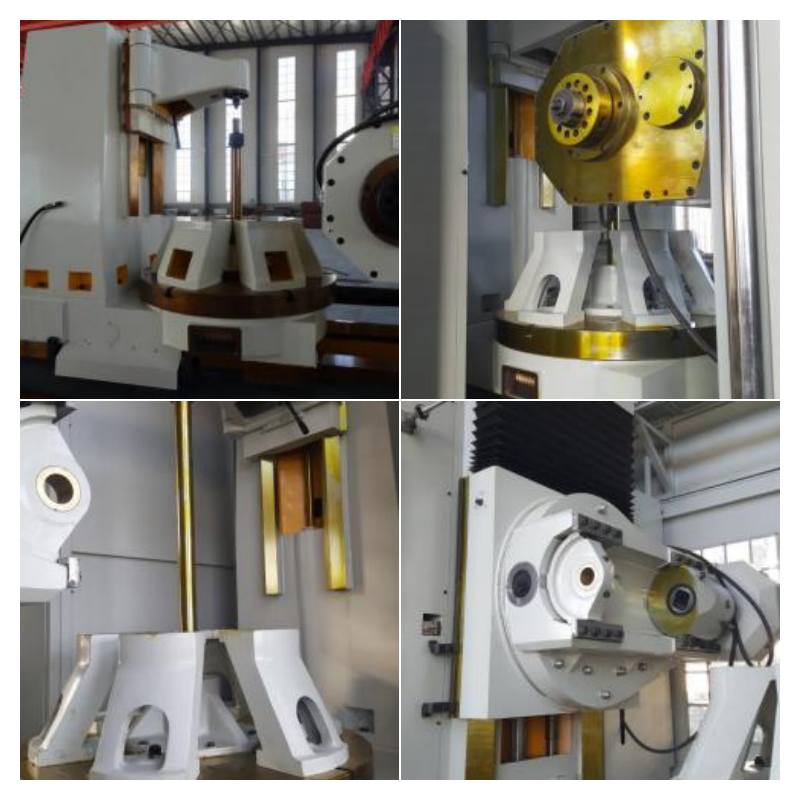

1. Dikey kolonun yüksekliği artırıldı ve hareket mesafesi uzatıldı:Daha geniş diş genişliklerinin işlenmesini sağlamak için dikey kolon daha yüksek yapılmıştır (aynı tipteki YK3180'e kıyasla kafa kızağında 180 mm daha fazla eksenel hareket mesafesi).

2. Kesici takımların kullanım ömrü uzar: Elektrikli takım atılımı sayesinde. En uzun strok 180 mm'ye ulaşan bu elektrikli takım atılımı, daha uzun bir freze bıçağı gerektirir ve freze bıçağının ömrünü önemli ölçüde uzatır.

3. Yüksek hassasiyet ve uzun kullanım ömrü:Bu makine, beş kademeden yüksek hassasiyete sahip sonsuz dişli mekanizması kullanır ve yüksek aşınma direncine sahip bronz alaşımlı malzeme kullanır; bu da uzun hizmet ömrü ve istikrarlı doğruluk sağlar.

4. Daha yüksek takım hızı imkanı: Takımların daha yüksek dönme hızına olanak sağlamak için, freze uçları boyunca geleneksel rulmanların yerini rulmanlar almıştır.

5. Takım tutucu eksenel yönde hareket ederken, geri tepme dengeleme silindiri devreye girer; bu da kurşun vidalar arasındaki mesafeyi etkili bir şekilde azaltır ve titreşimi ortadan kaldırır.

6. Kullanışlı hidrolik tahrikli yapı, kesme işlemi yapılmayan süreyi ve kesme aletlerinin kullanım süresini azaltır.

7. Küçük kolonlu punta milinin dış desteği menteşe yapısına sahiptir ve kolayca dışarı doğru açılabilir, bu da daha büyük çaplı parçaların asılması için uygundur.

JIANGSU KINGSTON MAKİNE ALETLER GRUP ŞİRKETİ LTD.

Jiangsu Kingston Makine Aletleri Grubu, 1998 yılında uluslararası pazarda metal işleme ekipmanları ve malzeme taşıma ürünlerinin pazarlamasını, satışını, servisini ve desteğini yapan önde gelen bir kuruluş olarak metal işleme dünyasında adını duyurmaya başladı. Müşterilerimize en zorlu ihtiyaçlarını karşılayacak daha esnek ve daha yüksek kaliteli bir makine aletleri serisi sunmak amacıyla, kapsamlı araştırmalar yaptık ve ardından dünyanın en büyük hacimli dişli frezeleme, CNC metal bükme makinesi, pres freni ve levha bükme makinesi vb. üreticileri de dahil olmak üzere dünyanın dört bir yanındaki en iyi metal işleme ekipmanı üreticileriyle iletişime geçerek, Kingston markası altında spesifikasyonlarımıza uygun makineler üretmelerini sağladık. Makinelerimiz arasında dişli frezeleme, CNC metal bükme makinesi, hidrolik demir işleme makinesi, pres freni, giyotin makinesi, haddeleme makinesi, profil bükme makinesi, delme makineleri, plazma ve lazer kesim makineleri ve torna tezgahı vb. bulunmaktadır.

Neden bizi tercih etmelisiniz?

Olgun ve İstikrarlı Teknoloji
Endüstriyel takım tezgahları ve CNC ekipmanları üretiminde yılların verdiği deneyimle, yapısal tasarımdan, temel bileşen seçimine ve komple makine montajına kadar olgun ve istikrarlı süreçler benimsiyoruz. Makinelerimiz güvenilir performans, düşük arıza oranı ve iyi hassasiyet koruma özelliklerine sahip olup, uzun vadeli sürekli üretim taleplerini karşılayabilmekte ve bu da bizi dünya çapındaki müşteriler için tercih edilen ortak haline getirmektedir.
Özelleştirilmiş Çözümlere Destek
Müşterilerimizin iş parçası özelliklerine, işleme teknolojisine, üretim kapasitesine ve saha koşullarına göre özel, kişiselleştirilmiş çözümler sunuyoruz. Bu çözümler CNC sistemi, hareket mesafesi, hız, takım değiştirici, fikstür ve otomasyon yükseltmelerini de kapsamaktadır. Tek bir makineyle tek bir çözüm sunarak verimliliğinizi artırmanıza, maliyetleri düşürmenize ve rekabet gücünüzü yükseltmenize yardımcı oluyoruz.
Eksiksiz Satış Sonrası Hizmet
Dünya çapında kurulum, devreye alma, işletme eğitimi ve bakım rehberliği sağlayan profesyonel bir satış sonrası ve teknik ekibimiz bulunmaktadır. 7/24 çevrimiçi hizmet sunuyoruz. Herhangi bir ekipman sorununa hızlı yanıt, zamanında uzaktan teknik destek ve gerekirse yerinde servis sağlayarak kesintisiz üretim ve sorunsuz kullanım sağlıyoruz.

Sertifikamız

Yetkili Sertifikalar, İstikrarlı ve Güvenilir Kalite.

fabrika gösterisi

Profesyonel Üretim Üssü, Hassas İmalatta Güç

Heavy machinery Factory Exhibition cnc machine High-quality lathe

Paketleme ve nakliye

Güvenli ve Profesyonel Taşımacılık, Zamanında Teslimat Garantisi

1. Bir CNC dişli frezeleme makinesi hangi dişlileri işleyebilir?
Bu cihaz, otomobillerde, motorlarda, redüktörlerde ve makine parçalarında yaygın olarak kullanılan düz dişliler, helisel dişliler, sonsuz dişliler, kamalı dişliler, zincir dişliler ve diğer silindirik dişlileri işleyebilir.
2. CNC dişli frezeleme makineniz ne kadar hassas işleme yapabilir?
CNC dişli frezeleme makinemiz, yüksek hassasiyet ve istikrarlı dişli aktarımı ile 6-7. sınıf dişli doğruluğuna ulaşabilir.
3. İşleme modülü aralığı nedir?
Standart modellerde 0,5-8 modül arası işlem modülü bulunur ve 10-16 modül arası ağır hizmet tipi dişliler için özel modeller de üretebiliriz.
4. Hangi CNC sistemleri mevcuttur?
Siemens, Fanuc gibi ana akım sistemleri ve CNC özel dişli sistemlerini kullanıyoruz; bu sistemler istikrarlı, programlaması ve kullanımı kolaydır.
5. Günlük bakım noktaları?
Düzenli yağlama, dişli talaşlarının temizlenmesi, takım ve kılavuz raylarının kontrol edilmesi, işleme hassasiyetinin düzenli olarak kalibre edilmesi.

SICAK ETİKETLER :

İlgili Ürünler

İmalat için Tam Otomatik Maksimum Modül 16 Metal CNC Dişli Açma Makinesi

Sipariş (Minimum Sipariş Miktarı)1

Ürün MenşeiChina

RenkOptional

Nakliye LimanıShanghai

Kurşun zamanı30

Ağırlık6800kg

View Specs

İmalat için Tam Otomatik Maksimum Modül 16 Metal CNC Dişli Açma Makinesi

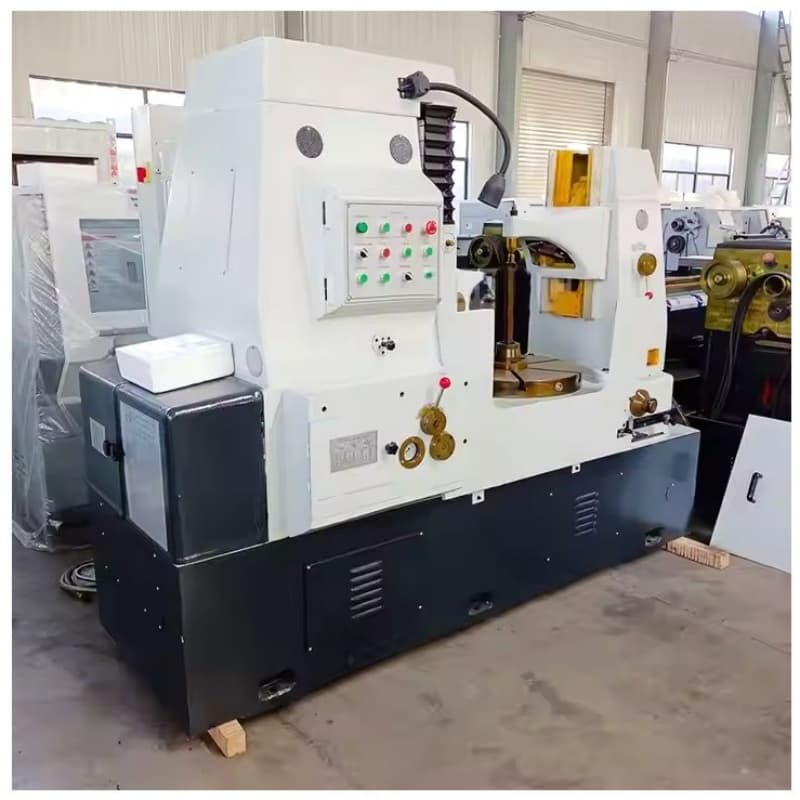

Yatay Dişli Açma CNC
