Ev Dişli Frezeleme Makinesi

YD3150 Orta Boy Dişli İmalatı için 6 Eksenli CNC Dişli Azdırma Makinesi

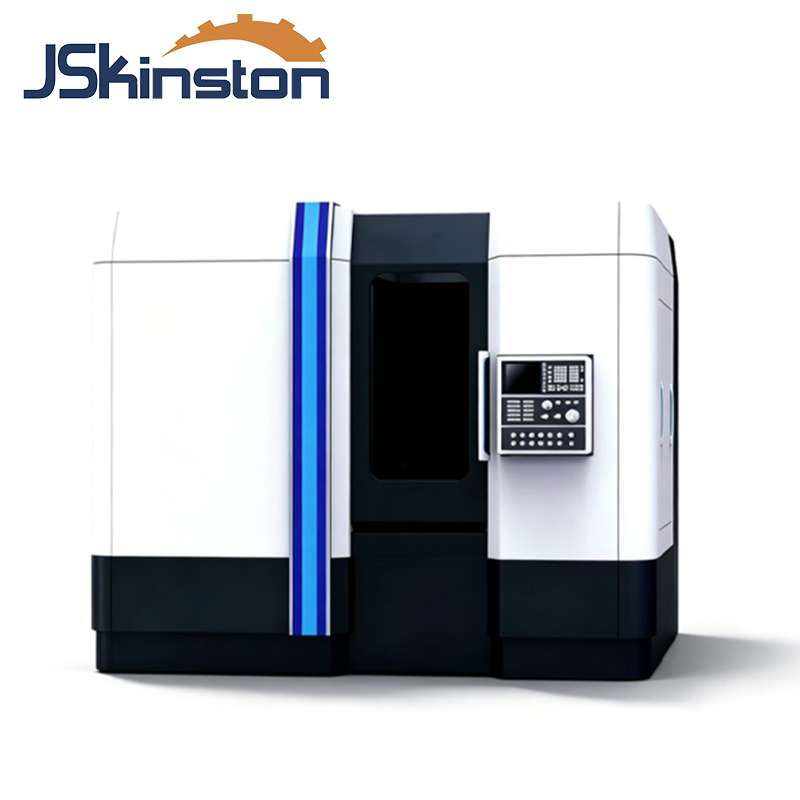

YD3150 Six Axis Hobber

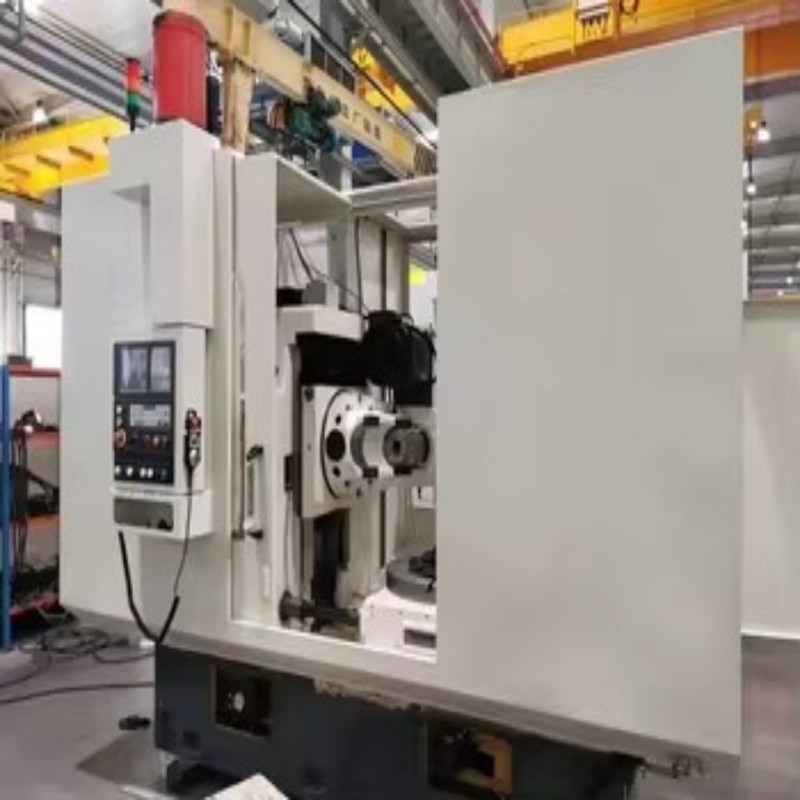

YD3150 Control Panel

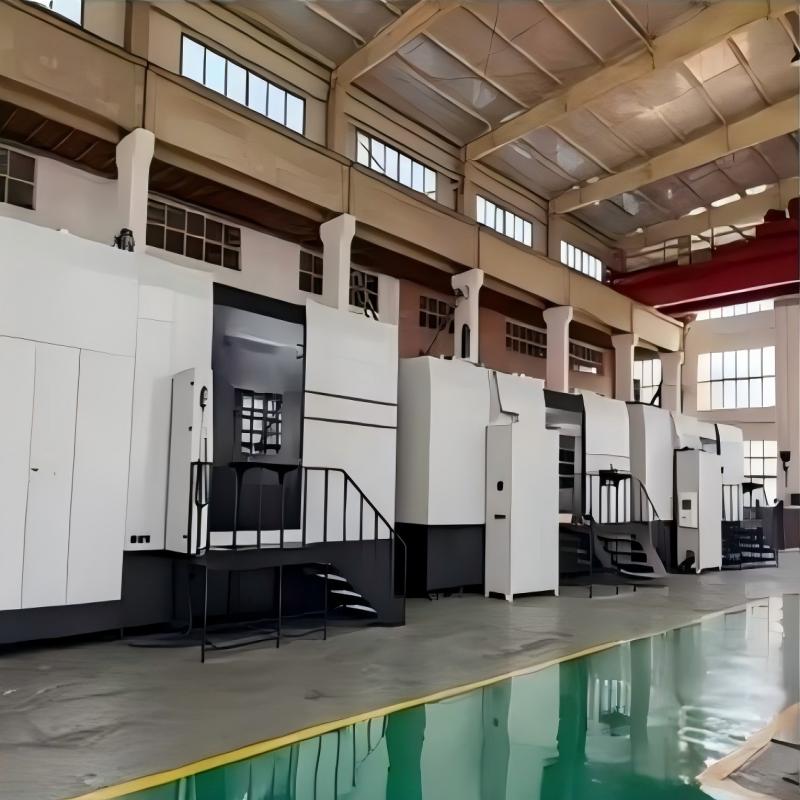

YD3150 Gear Cutting Action

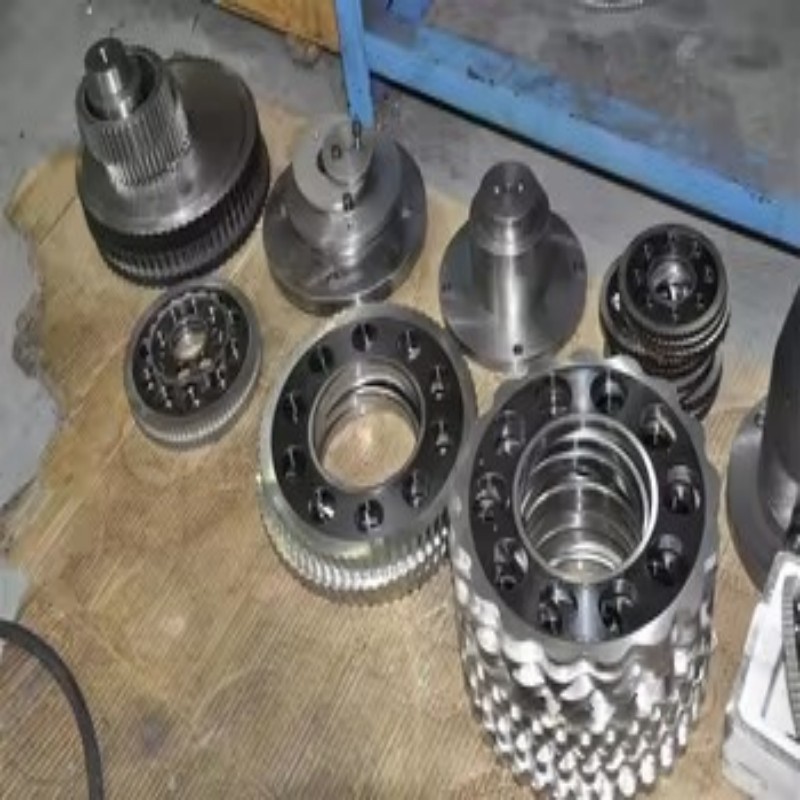

YD3150 6-axis CNC gear hobbing machine

YD3150 Orta Boy Dişli İmalatı için 6 Eksenli CNC Dişli Azdırma Makinesi

YD3150, yüksek esneklik gerektiren dişli üretimi için tasarlanmış 6 eksenli bir CNC dişli frezeleme makinesidir. Maksimum 500 mm iş parçası çapı ve 12 mm'ye kadar modül kapasitesiyle düz dişliler, helisel dişliler ve kamalı miller işleyebilir. Çok eksenli koordineli kontrol, üstün yüzey kalitesiyle karmaşık dişli geometrilerinin işlenmesini sağlar.

  • Sipariş (Minimum Sipariş Miktarı) :

    1
  • Ürün Menşei :

    China
  • Renk :

    China
  • Nakliye Limanı :

    Shanghai
  • Kurşun zamanı :

    30
  • Ağırlık :

    17000KG
Şimdi bilgi alın

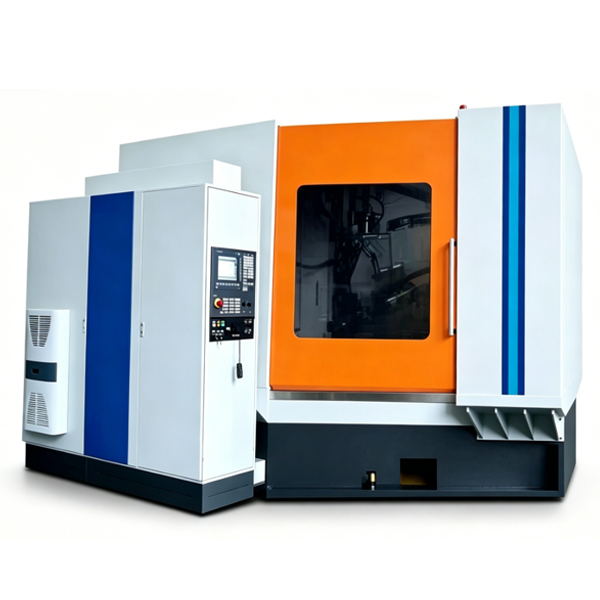

CNC control interface of YD3150

1.6 Eksenli CNC Kontrolü: Karmaşık dişli geometrileri için radyal (X), teğetsel (Y), eksenel (Z) ve takım tutucu döner (A) eksenlerinin koordineli kontrolü.



2.500 mm İş Parçası Kapasitesi: Maksimum çap, çeşitli uygulamalar için orta boy dişli boşluklarını barındırır.



3,12 mm Modül Kapasitesi: Sağlam dişli üretimi için 12 mm'ye kadar çelik modülleri işleyebilir.



4. Yüksek Hassasiyetli Çalışma Tablası: Gelişmiş sonsuz dişli tahrik sistemi, indeksleme doğruluğunu ve uzun vadeli istikrarı sağlar.



5. Esnek İşleme Modları: Hem tırmanmalı dişli açma hem de geleneksel dişli açma yöntemlerini destekler.



6. Geliştirilmiş Rijitlik: Oluklu tasarıma sahip dökme demir yapı, ağır kesim sırasında titreşimi en aza indirir.

spesifikasyon

Tanım

Teknik Özellikler

Maksimum iş parçası çapı.

500 mm

Maks. modül

10 mm

Ocak başlığı kaydırma hareketi

400 mm

Maksimum ocak başlığı döndürme

±45 rad

Maksimum ocak boyutları (çap × uzunluk)

200×240 mm

Freze bıçağının maksimum eksenel hareketi

200 mm

Ocak ile çalışma tezgahı arasındaki merkez mesafesi

45~405 mm

Ocak merkezi ile çalışma yüzeyi arasındaki mesafe

280~680 mm

Çalışma masasının merkezi ile çalışma masası yüzeyi arasındaki mesafe

390~890 mm

Maksimum diş genişliği

200 mm

Masa deliği çapı

120 mm

Mil hızı

80~500 dev/dak

Maksimum çalışma masası hızı

50 devir/dakika

Maksimum radyal ilerleme hızı (X ekseni)

2600 mm/dak

Maksimum teğetsel ilerleme hızı (Y ekseni)

2000 mm/dakika

Eksenel ilerleme hızı (Z ekseni)

2600 mm/dak

Maksimum ocak başı dönüş hızı

5 rad/s

Ana motor gücü

18,5 kW

Toplam güç

50kW/50Hz

Net ağırlığı

17000 kg (6 eksenli) / 15000 kg (4 eksenli)

Genel boyutlar

42×39×37cm

ürün tanıtımı

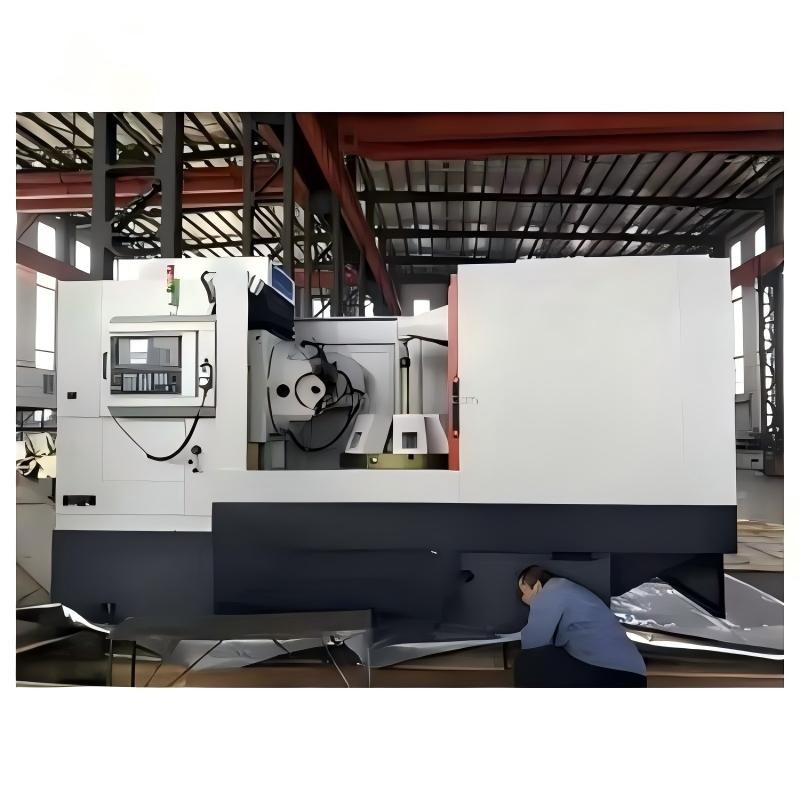

Y31800C 45KW Spindle Unit

YD3150, 6 eksenli CNC dişli frezeleme teknolojisine çok yönlü bir giriş noktası sunmaktadır. Sağlam dökme demir gövdesi ve yüksek hassasiyetli sonsuz dişli tahrik sistemiyle üretilen bu makine, düz dişliler, helisel dişliler ve kısa kamalı miller için istikrarlı kesme performansı sağlar. Radyal besleme, teğetsel besleme, eksenel besleme ve takım tutucu döner eksenlerini içeren çok eksenli koordineli kontrol sistemi, bombeli ve konik diş seçenekleriyle karmaşık dişli profillerinin üretimini mümkün kılar. 500 mm'lik maksimum iş parçası çapı ve 12 mm'lik modül kapasitesi, otomotiv şanzıman bileşenleri, endüstriyel dişli kutuları ve tarım makineleri uygulamaları için uygun hale getirir.



JIANGSU  KINGSTON  MAKİNE  ALETLER GRUP ŞİRKETİ LTD.
Jiangsu Kingston Makine Aletleri Grubu, 1998 yılında uluslararası pazarda metal işleme ekipmanları ve malzeme taşıma ürünlerinin pazarlamasını, satışını, servisini ve desteğini yapan önde gelen bir kuruluş olarak metal işleme dünyasında adını duyurmaya başladı. Müşterilerimize en zorlu ihtiyaçlarını karşılayacak daha esnek ve daha yüksek kaliteli bir makine aletleri serisi sunmak amacıyla, kapsamlı araştırmalar yaptık ve ardından dünyanın en büyük hacimli dişli frezeleme, CNC metal bükme makinesi, pres freni ve levha bükme makinesi vb. üreticileri de dahil olmak üzere dünyanın dört bir yanındaki en iyi metal işleme ekipmanı üreticileriyle iletişime geçerek, Kingston markası altında spesifikasyonlarımıza uygun makineler üretmelerini sağladık. Makinelerimiz arasında dişli frezeleme, CNC metal bükme makinesi, hidrolik demir işleme makinesi, pres freni, giyotin makinesi, haddeleme makinesi, profil bükme makinesi, delme makineleri, plazma ve lazer kesim makineleri ve torna tezgahı vb. bulunmaktadır.

Neden bizi tercih etmelisiniz?

Topluluk şarjı genel çözümü tüm uygulamaları kapsar.

  • # Olgun ve İstikrarlı Teknoloji
    Endüstriyel takım tezgahları ve CNC ekipmanları üretiminde yılların verdiği deneyimle, yapısal tasarımdan, temel bileşen seçimine ve komple makine montajına kadar olgun ve istikrarlı süreçler benimsiyoruz. Makinelerimiz güvenilir performans, düşük arıza oranı ve iyi hassasiyet koruma özelliklerine sahip olup, uzun vadeli sürekli üretim taleplerini karşılayabilmekte ve bu da bizi dünya çapındaki müşteriler için tercih edilen ortak haline getirmektedir.
  • # Özelleştirilmiş Çözümleri Destekleyin
    Müşterilerimizin iş parçası özelliklerine, işleme teknolojisine, üretim kapasitesine ve saha koşullarına göre özel, kişiselleştirilmiş çözümler sunuyoruz. Bu çözümler CNC sistemi, hareket mesafesi, hız, takım değiştirici, fikstür ve otomasyon yükseltmelerini de kapsamaktadır. Tek bir makineyle tek bir çözüm sunarak verimliliğinizi artırmanıza, maliyetleri düşürmenize ve rekabet gücünüzü yükseltmenize yardımcı oluyoruz.
  • # Eksiksiz Satış Sonrası Hizmet
    Dünya çapında kurulum, devreye alma, işletme eğitimi ve bakım rehberliği sağlayan profesyonel bir satış sonrası ve teknik ekibimiz bulunmaktadır. 7/24 çevrimiçi hizmet sunuyoruz. Herhangi bir ekipman sorununa hızlı yanıt, zamanında uzaktan teknik destek ve gerekirse yerinde servis sağlayarak kesintisiz üretim ve sorunsuz kullanım sağlıyoruz.



Sertifikamız

Yetkili Sertifikalar, İstikrarlı ve Güvenilir Kalite.

Lathes manufacturer

fabrika gösterisi

Profesyonel Üretim Üssü, Hassas İmalatta Güç

automatic cnc gear hobbing machinelarge gear hobbing machinemetal gear hobbing cutting machiney3150 gear hobbing machine

Paketleme ve nakliye

Güvenli ve Profesyonel Taşımacılık, Zamanında Teslimat Garantisi

Multifunctional machine manufacturerHeavy machinery manufacturer

SSS

S1: YD3150 için maksimum iş parçası çapı nedir?

A1: Maksimum iş parçası çapı 500 mm'dir.



S2: Maksimum modül kapasitesi nedir?

A2: Bu makine, çelik malzemeler için 12 mm'ye kadar olan modülleri desteklemektedir.



S3: Bu makine ne tür dişliler üretebilir?

A3: Düz dişliler, helisel dişliler ve kısa kamalı miller.



S4: Bu makinede kaç adet CNC ekseni bulunmaktadır?

A4: YD3150, 6 eksenli bir CNC dişli frezeleme makinesidir.
