Delme ve Frezeleme Makinesi: Muhafazaların Hassas İşlenmesi İçin Güçlü Bir Alet

I. Giriş

Dişli kutusu gövdeleri, motor blokları, rüzgar türbini tabanları, inşaat makineleri valf gövdeleri ve büyük kalıpların işlendiği atölyelerde, delme ve frezeleme makineleri, büyük ölçekli delik desenlerinin, uç yüzeylerin ve olukların hassas işlenmesinde kullanılan başlıca ekipmanlardır. Birçok kişi torna tezgahları, freze tezgahları ve delme-frezeleme makineleri arasında ayrım yapmakta zorlanmaktadır. Torna tezgahları iş parçasını döndürürken, freze tezgahları kesici takımı döndürür; delme-frezeleme makineleri ise hem delme hem de frezeleme işlevlerini birleştirerek, ağır hizmet tipi bileşenlerin hassas işlenmesi için "çok yönlü" makineler haline gelirler.

II. Delme ve Freze Makinelerinin Çalışma Prensibi

Delme ve frezeleme makineleri, delme ve frezeleme işlemlerini bir araya getirir:

1. Frezeleme Fonksiyonu: Mil, iş parçası yüzeylerinde, basamaklarda ve oluklarda kaba ve ince işleme işlemlerini gerçekleştirmek için bir freze bıçağı veya parmak freze ile donatılmıştır;

2. Delme Fonksiyonu: Mil, bir delme çubuğu ve delme takımlarıyla donatılmıştır. Takımın radyal ince ayarı sayesinde, önceden delinmiş deliklerde hassas raybalama ve delme işlemleri gerçekleştirilir ve delik çapı doğruluğu, eşmerkezlilik ve delik aralığı toleransları sağlanır. İş parçası, birden fazla eksende hareket eden masaya sabitlenirken, mil başlığı dikey olarak hareket eder. Bu, yüzey frezeleme, delme, raybalama ve çok istasyonlu hassas delme işlemlerinin tek bir kurulumda tamamlanmasını sağlayarak, birden fazla kurulumdan kaynaklanan konumlandırma hatalarını azaltır.

III. Delme ve Frezeleme Makinelerinin Başlıca Kategorileri

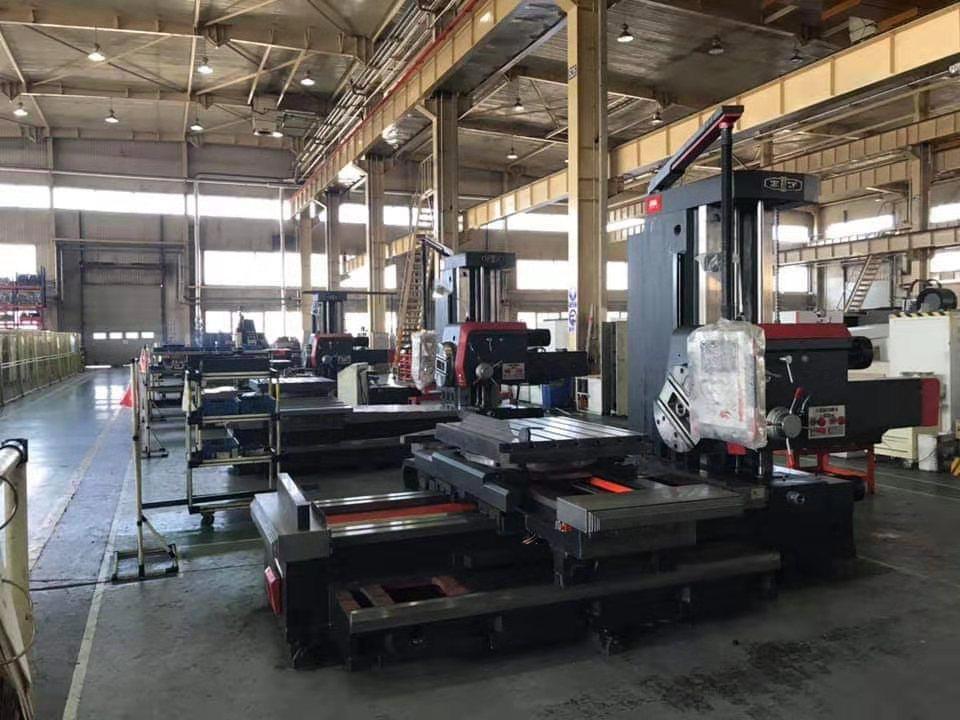

1. Yatay Delme ve Frezeleme Makineleri: Endüstride en yaygın kullanılan bu makineler, yatay olarak monte edilmiş bir iş miline sahiptir ve kutu tipi parçaların koaksiyel çok delikli ve yüzey işlemesinde mükemmeldir. Motor blokları ve şanzıman gövdeleri için tercih edilen seçenektirler. Standart analog yatay delme makineleri ve CNC zemin tipi delme ve frezeleme makineleri olarak sınıflandırılırlar; büyük zemin tipi delme makineleri, birkaç ton ağırlığındaki ağır iş parçalarını işleyebilir.

2. Dikey Delme ve Frezeleme Makineleri: Dikey iş mili bulunan bu makineler, küçük ve orta boyutlu gövdelerin ve kalıpların işlenmesi için uygundur ve delme, frezeleme ve delik açma işlemlerini bir arada gerçekleştirebilirler. Genellikle küçük ve orta boyutlu hassas parçaların seri üretiminde kullanılırlar.

3. Portallı Delme ve Frezeleme Makineleri: Portallı çerçeve yapısı ve geniş çalışma tablasına sahip bu makineler, büyük boyutlu plakaların, rüzgar türbini çerçevelerinin ve ağır hizmet tipi tabanların entegre frezeleme ve delme işlemleri için tasarlanmıştır. Ağır sanayi ve inşaat makineleri sektörlerinde standart ekipman olarak kullanılmaktadır.

IV. Delme ve Frezeleme Makinelerinin Temel Avantajları

1. Güçlü kompozit işleme yetenekleri: Frezeleme, delme, delik açma ve kılavuz çekme işlemleri tek bir kurulumda gerçekleştirilebilir, bu da işlem döngülerini kısaltır ve işleme verimliliğini artırır;

2. Olağanüstü delik işleme hassasiyeti: Hassas delme işleminden sonra, delik çapı toleransları IT6–IT7 sınıfına ulaşabilir ve bu da çoklu montaj delikleri setleri için eş eksenlilik, paralellik ve konum doğruluğunu sağlar; bu özellik geleneksel delme makinelerinin ulaşamayacağı bir yetenektir.

3. Büyük ölçekli işleme için uygundur: Hareket ve yük kapasitesindeki önemli avantajlarıyla bu makineler, küçük ve orta ölçekli işleme merkezlerinin işleyemediği büyük boyutlu gövdeleri ve düzensiz şekilli ağır iş parçalarını işleyebilir.

V. Başlıca Uygulama Alanları

1. Otomotiv Güç Aktarma Sistemi: Dizel/benzinli motor blokları, şanzıman gövdeleri;

2. Ağır Sanayi ve İnşaat Makineleri: Hidrolik valf gövdeleri, dişli kutusu muhafazaları, ekskavatör gövdeleri;

3. Yeni Enerji ve Rüzgar Enerjisi: Rüzgar türbini dişli kutusu gövdeleri, jeneratör tabanları;

4. Kalıplar ve Petrokimyasallar: Büyük plastik kalıplar, basınçlı kaplar için flanş delik sistemleri.

VI. Sektör Gelişim Trendleri

Geleneksel mekanik delme makineleri kademeli olarak kullanım dışı kalırken, CNC delme ve frezeleme makineleri ve beş eksenli delme ve frezeleme merkezleri ana akım haline geliyor; otomatik takım magazinleri, süreç içi denetim ve otomatik üretim hattı entegrasyonu yaygınlaşıyor. Rüzgar enerjisi, inşaat makineleri ve yeni enerji ekipmanları sektörlerinin genişlemesiyle birlikte, büyük hareket mesafeli, ağır hizmet tipi CNC zemin tipi delme ve frezeleme makinelerine olan pazar talebi artmaya devam ediyor.
