Dişli Açma Makineleri | Dişli İmalatının Temel Makine Aletleri ve Şanzıman Endüstrisinin Köşe Taşı

giriiş

Dişliler, mekanik aktarımın "eklemleri"dir. Otomotiv şanzımanlarından ve redüktörlerinden rüzgar türbini dişli kutularına ve inşaat makineleri motorlarına kadar, güç aktarımı gerektiren tüm ekipmanlar dişlilere dayanır. dişli frezeleme makinesi Silindirik dişlilerin seri üretiminde en yaygın kullanılan takım tezgahıdır ve dişli imalat sektöründe kurulu taban açısından sürekli olarak birinci sırada yer almaktadır. Bu sayıda, dişli frezeleme makinelerinin prensiplerini, makine tiplerini, süreçlerini ve endüstriyel değerini inceleyeceğiz.

I. Dişli Azdırma Makinesi İşleme Prensipleri

Dişliler, ana bileşenleri freze bıçağı ve iş parçası mili olan üretim yöntemi kullanılarak kesilir. Freze bıçağı, kesici kenarları dişlerle kaplı bir sonsuz dişliye benzer. Makine, freze bıçağının dönüş hızı ile dişli boşluğunun indeksleme hızı arasındaki oranı hassas bir şekilde kontrol eder. Freze bıçağı dönerken ve kesim yaparken, aynı anda dişli boşluğu boyunca eksenel olarak ilerler. Bu kavrama hareketi sayesinde, boşluğa sürekli olarak standart bir involüt diş profili işlenir. Basitçe söylemek gerekirse: Freze bıçağı ve dişli boşluğu, bir sonsuz dişli ve sonsuz dişli çarkının kavrama hareketini simüle ederek, tek geçişte tüm dişleri işlemek için kavrama sırasında kesim yapar.

II. Dişli Azdırma Makinelerinin Genel Sınıflandırmaları

1. Geleneksel Mekanik Dişli Azdırma MakineleriGenel olarak küçük ve orta ölçekli dişli işleme için uygundur; örneğin, şanzıman pinyonları ve tarım makineleri dişlileri. Geleneksel mekanik aktarım yapısıyla yüksek maliyet etkinliği sunar;

2. CNC Dişli Açma Makineleri: Tamamen servo kontrollü CNC sistemi ve 4 eksenli/5 eksenli interpolasyon ile donatılmış olup, 6-7 hassasiyet derecesine ulaşmaktadır. Otomatik vites değiştirme ve besleme fonksiyonları ile yüksek hassasiyetli otomotiv ve rüzgar türbini dişlileri için uygundur;

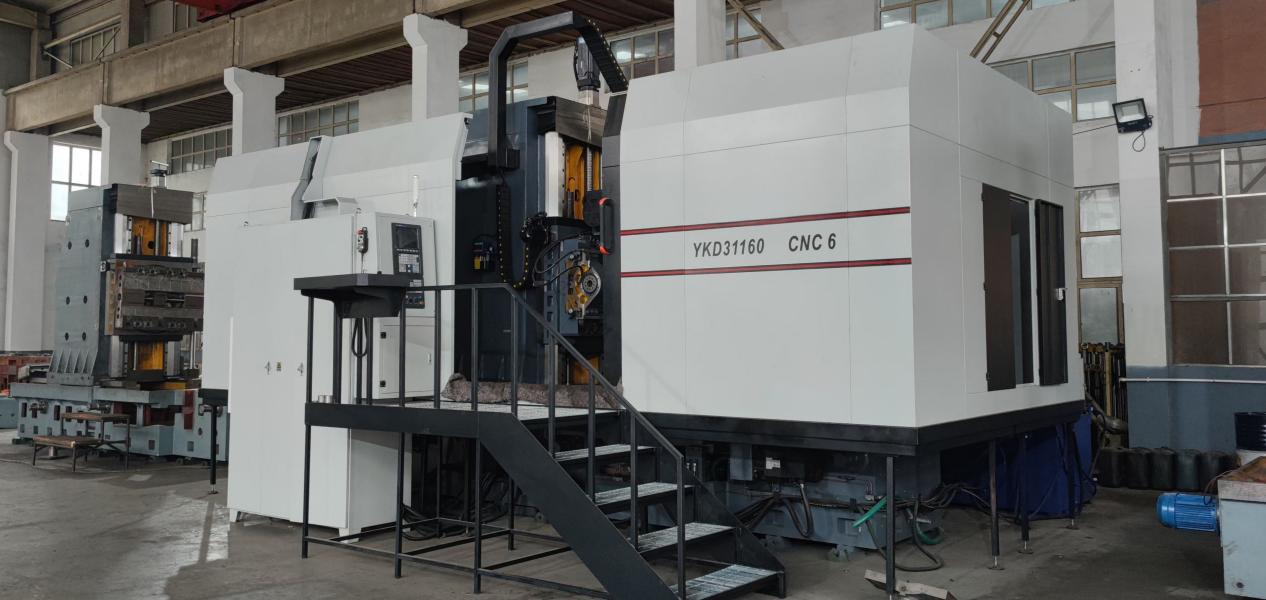

3. Büyük Zemin Tipi Dişli Açma Makineleri: Madencilik, rüzgar enerjisi ve denizcilik uygulamalarında kullanılan ekstra büyük modüllü dişliler için tasarlanmıştır ve çapları birkaç metreye kadar olan iş parçalarını işleyebilir. Bunlar, ağır sanayi uygulamaları için özel makinelerdir.

III. Dişli Azdırma Makinelerinin Diğer Dişli İşleme Ekipmanlarına Göre Avantajları

1. Yüksek işleme verimliliği: Tüm diş yuvalarını tek geçişte tamamlar; dişli şekillendirme makinelerine kıyasla, büyük hacimli silindirik dişliler için üretim verimliliği iki katından fazla artar;

2. Yüksek çok yönlülük: Makine, sadece frezeleme kesicilerini değiştirerek farklı modül boyutlarına ve diş sayılarına sahip düz dişli ve helisel silindirik dişlileri işleyebilir;

3. Kontrol edilebilir maliyetler: Dişli frezeleme takımları, şekillendirme frezeleme takımlarından daha ucuzdur ve bu da büyük ölçekli seri üretimde daha düşük birim işleme maliyetlerine yol açar.

Sınırlamalar: İçten dişliler ve çift sıralı dar kanallı dişliler işlenemez; bu iş parçaları için genellikle tamamlayıcı bir çözüm olarak dişli şekillendirme makineleri kullanılır.

IV. Sonraki Uygulama Senaryoları

1. Otomotiv Endüstrisi: Yeni enerji elektrikli araçlar için şanzıman dişlileri, diferansiyel dişlileri ve redüksiyon dişli takımları (CNC freze makinelerinin birincil pazarı);

2. Genel Makine: Redüktörler, hava kompresörleri ve tarım makineleri şanzımanları için dişliler;

3. Üst Düzey Ekipmanlar: Rüzgar türbini dişli kutuları için büyük dişliler, inşaat makineleri için hidrolik aktarım dişlileri ve denizcilikte kullanılan güç aktarım dişlileri.

V. Sektör Trendleri

Yeni enerji araçlarındaki patlama, yüksek hassasiyetli dişli frezeleme makinelerine olan talebi artırdı. Kuru frezeleme (kesme yağı gerektirmeyen çevre dostu bir işlem) ve yüksek hızlı frezeleme yeni teknolojik yönler olarak ortaya çıktı. Geleneksel, eski tip dişli frezeleme makineleri kademeli olarak CNC sistemleriyle donatılıyor ve dişli imalatı daha yüksek hassasiyet, otomasyon ve zekâya doğru evriliyor.
