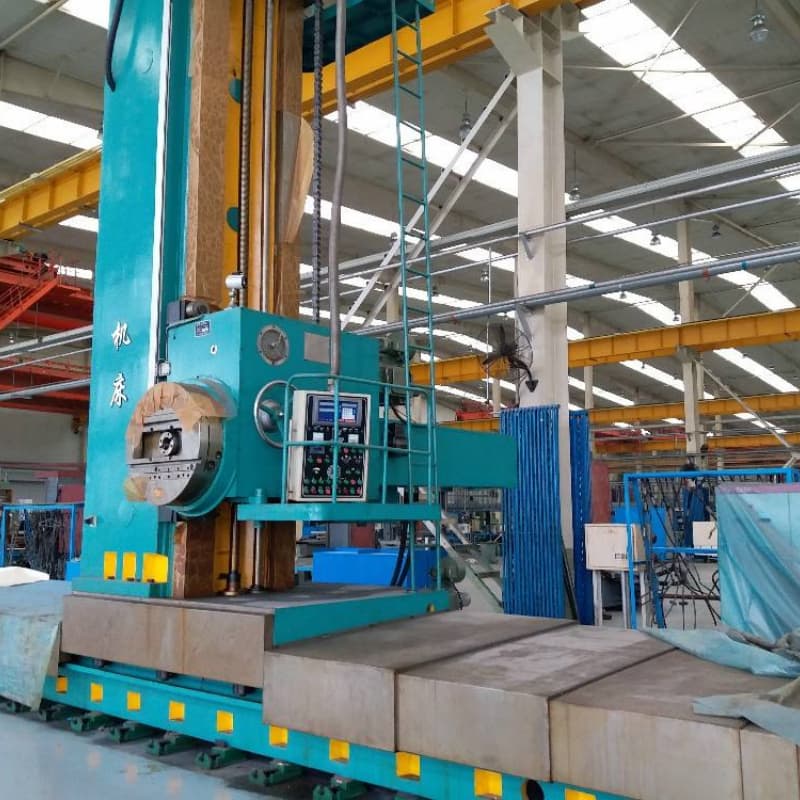

Otomatik Beslemeli Pürüzsüz Delikli CNC Kontrollü Zemin Delme Makinesi

TX6216E serisi zemin tipi delme makinesinin kullanım alanları ve özellikleri

1. Ana iletim sistemi

TX6216E'nin ana iletim sistemi, kademesiz hız ayarı için bir DC motor ve bir kol ile kontrol edilen 4 mekanik hız kademesi kullanır. Mil dönüşü motor aracılığıyla tersine çevrilebilir.

2. Öne bakan sürücü

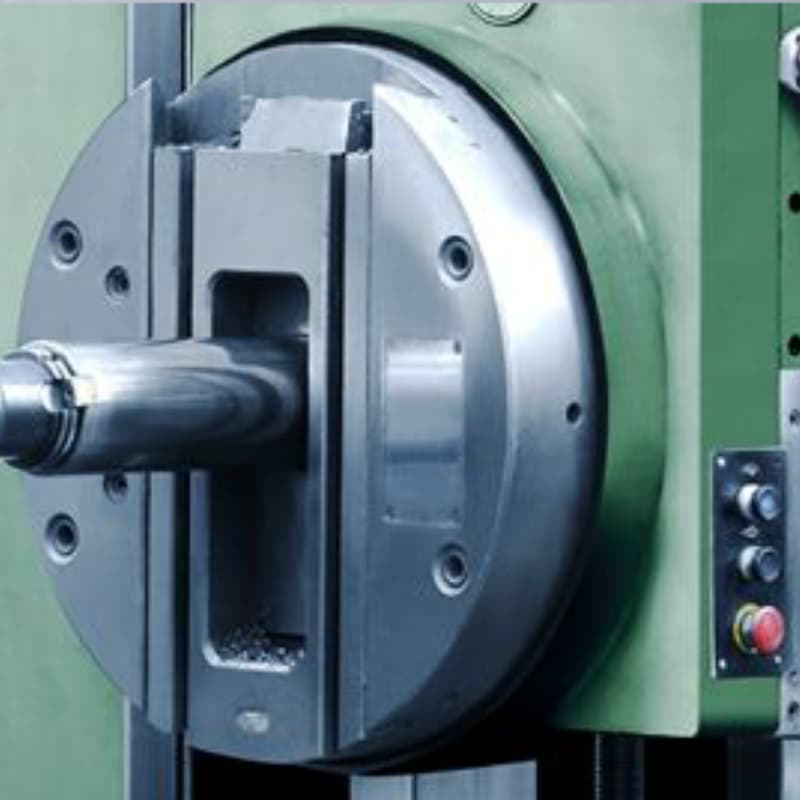

Yüzey işleme başlığı, içi boş mil ile birlikte döner (uç yüzey anahtarı ile tahrik edilir) ve planet dişli mekanizması aracılığıyla radyal kızak beslemesini sağlar. "Kesici düşmesini" önlemek için boşluksuz iletim sistemi kullanır.

3.Diğer hareketler

AC motorlar, iş mili eksenel hareketini, yüzey işleme başlığı radyal takım tutucu hareketini, iş mili başlığı dikey hareketini ve ön kolon boylamasına hareketini tahrik eder. Kademesiz hız, elektromanyetik kavramalarla kontrol edilen mekanik hız kademesi II ve elektrikli hız regülasyonu ile elde edilir (sadece yüzey işleme başlığı radyal takım tutucu hidrolik kavrama kullanır). Tüm hareketler motor tarafından tersine çevrilebilir.

4. Kayar kızak

Kayar kızak, rahat, güvenilir çalışma ve daha düşük iş gücü yoğunluğu için bir sıkıştırma tertibatı ile donatılmıştır.

5. Rehber Yollar

Sürgülü kızak ve iş mili kılavuz rayları, statik ve dinamik sürtünme katsayılarını azaltmak ve istikrarlı çalışmayı sağlamak için yumuşak bantlarla kaplanmıştır.

6. İletim yapıları

Kolon hareketi dişli ve kremayer ile sağlanır; iş mili ve delme çubuğu hareketi ise kurşun vida ve somun kullanılarak gerçekleştirilir.

7. Yağlama ve koruma

Hidrolik yağlama sistemi, en kaliteli yerli marka hidrolik parçaları kullanmaktadır. Kılavuz raylar ve vida milleri otomatik olarak yağlanmaktadır. Yatak kılavuz rayı paslanmaz çelik bir koruyucu ile donatılmıştır.

Mil
Çap	Φ160mm
Konik delik	Metrik 80
Dönme (kademesiz)	1,8～500 dev/dak
Besleme aralığı (kademesiz)	0,45～1500 mm/dak
Maksimum eksenel hareket	1200 mm
Hızlı hız	1500 mm/dakika
Mil merkezinden platforma olan mesafe (min.)	600 mm
Maks.	3600 mm
delme deliğinin maksimum çapı	Φ750mm
Beslemenin maksimum direnç kuvveti	3920 kg
Maksimum sıkma torku	490 kg.m
Yüzey işleme başlığının radyal takım tutucusu
Dönme (kademesiz)	1,8～120 dev/dak
Besleme aralığı (kademesiz)	0,21～750 mm/dak
Maksimum seyahat	220 mm
Hızlı hız	750 mm/dakika
Yüzey tornalama işleminin maksimum çapı	Φ1000mm
delme deliğinin maksimum çapı	Φ1000mm
Başlık
Maksimum dikey hareket (Y ekseni)	3000 mm
Besleme aralığı (kademesiz)	5～1500 mm/dak
Hızlı hız	1500 mm/dakika
Ön sütun
Maksimum yatay hareket (X ekseni)	8000 mm
Besleme aralığı (kademesiz)	5～1500 mm/dak
Hızlı hız	1500 mm/dakika

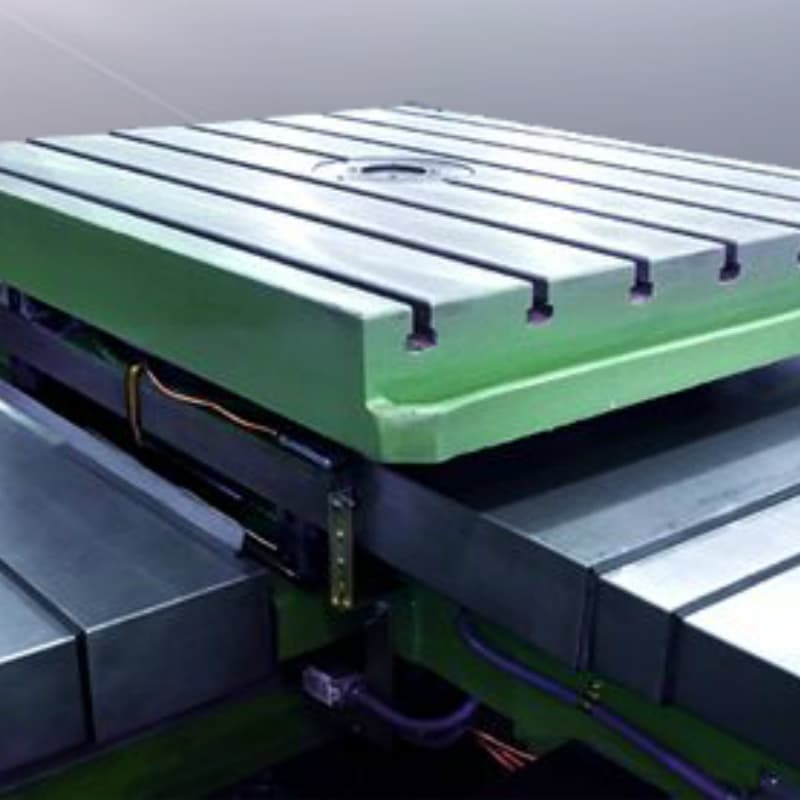

Platform (Özel sipariş)
Platformun boyutları	4500×1800×400
Alan (uzunluk × genişlik)	5400×4500mm
Maksimum yükleme kapasitesi	15t/㎡
Güç
Ana motor Z4－160/31	30 kW 1500 dev/dak
Motoru besle	7,5 kW 1500 dev/dak
Genel boyutlar (uzunluk × genişlik × yükseklik)	12600×8802×7000mm
Toplam ağırlık (yaklaşık)	67t

Ürün Avantajları

•
• 1. Rakipsiz Hassasiyet ve Tutarlılık Gelişmiş CNC sistemi ve yüksek hassasiyetli iş mili ile donatılmış CNC delme makinemiz, mikron seviyesinde doğruluk (±0,005 mm) elde eder. Akıllı hata telafisi, havacılık ve otomotiv parçaları için seri üretimde tutarlı kalite sağlar.
•
• 2. Yüksek Verimlilik ve Otomasyon ile Maliyetleri Azaltma: Tam CNC otomatik delme makinesi, daha az iş gücüyle sürekli çalışma imkanı sağlar. Entegre çoklu işlem (delme/frezeleme/delme/diş açma) ve tek seferlik sıkıştırma, verimliliği %30-50 oranında artırır, hızlı kurulum ise arıza süresini azaltır.
•
• 3. Güçlü Çok Yönlülük ve Özelleştirme Seçenekleri: Yatay/dikey/derin delik/taşınabilir delme makinesi, çelik/dökme demir/alüminyum için uygundur. Delme çapı 4 mm-2000 mm, çoğu endüstriyel ihtiyaca uygun olarak özelleştirilebilir strok.

JIANGSU  KINGSTON  MAKİNE  ALETLER GRUP ŞİRKETİ LTD.

Jiangsu Kingston Makine Aletleri Grubu, 1998 yılında uluslararası pazarda metal işleme ekipmanları ve malzeme taşıma ürünlerinin pazarlamasını, satışını, servisini ve desteğini yapan önde gelen bir kuruluş olarak metal işleme dünyasında adını duyurmaya başladı. Müşterilerimize en zorlu ihtiyaçlarını karşılayacak daha esnek ve daha yüksek kaliteli bir makine aletleri serisi sunmak amacıyla, kapsamlı araştırmalar yaptık ve ardından dünyanın en büyük hacimli dişli frezeleme, CNC metal bükme makinesi, pres freni ve levha bükme makinesi vb. üreticileri de dahil olmak üzere dünyanın dört bir yanındaki en iyi metal işleme ekipmanı üreticileriyle iletişime geçerek, Kingston markası altında spesifikasyonlarımıza uygun makineler üretmelerini sağladık. Makinelerimiz arasında dişli frezeleme, CNC metal bükme makinesi, hidrolik demir işleme makinesi, pres freni, giyotin makinesi, haddeleme makinesi, profil bükme makinesi, delme makineleri, plazma ve lazer kesim makineleri ve torna tezgahı vb. bulunmaktadır.

Neden bizi tercih etmelisiniz?

• Olgun ve İstikrarlı Teknoloji

  Endüstriyel takım tezgahları ve CNC ekipmanları üretiminde yılların verdiği deneyimle, yapısal tasarımdan, temel bileşen seçimine ve komple makine montajına kadar olgun ve istikrarlı süreçler benimsiyoruz. Makinelerimiz güvenilir performans, düşük arıza oranı ve iyi hassasiyet koruma özelliklerine sahip olup, uzun vadeli sürekli üretim taleplerini karşılayabilmekte ve bu da bizi dünya çapındaki müşteriler için tercih edilen ortak haline getirmektedir.
• Özelleştirilmiş Çözümlere Destek

  Müşterilerimizin iş parçası özelliklerine, işleme teknolojisine, üretim kapasitesine ve saha koşullarına göre özel, kişiselleştirilmiş çözümler sunuyoruz. Bu çözümler CNC sistemi, hareket mesafesi, hız, takım değiştirici, fikstür ve otomasyon yükseltmelerini de kapsamaktadır. Tek makineyle tek çözüm, verimliliğinizi artırmanıza, maliyetleri düşürmenize ve rekabet gücünüzü yükseltmenize yardımcı olur.
• Eksiksiz Satış Sonrası Hizmet

  Dünya çapında kurulum, devreye alma, işletme eğitimi ve bakım rehberliği sağlayan profesyonel bir satış sonrası ve teknik ekibimiz bulunmaktadır. 7/24 çevrimiçi hizmet sunuyoruz. Herhangi bir ekipman sorununa hızlı yanıt, zamanında uzaktan teknik destek ve gerekirse yerinde servis sağlayarak kesintisiz üretim ve sorunsuz kullanım sağlıyoruz.

Sertifikamız

Yetkili Sertifikalar, İstikrarlı ve Güvenilir Kalite.

-----------------------------

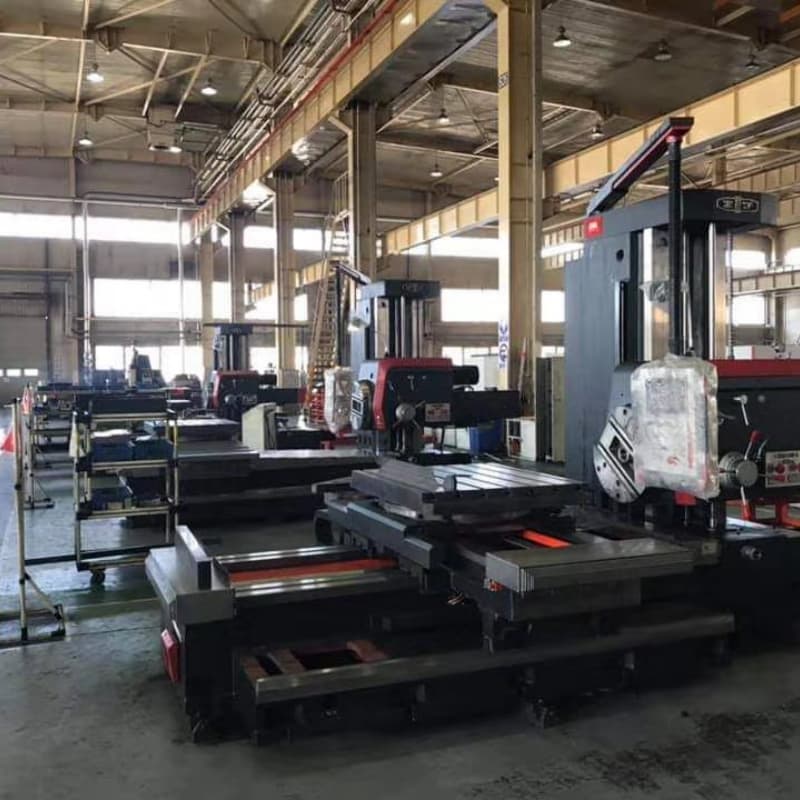

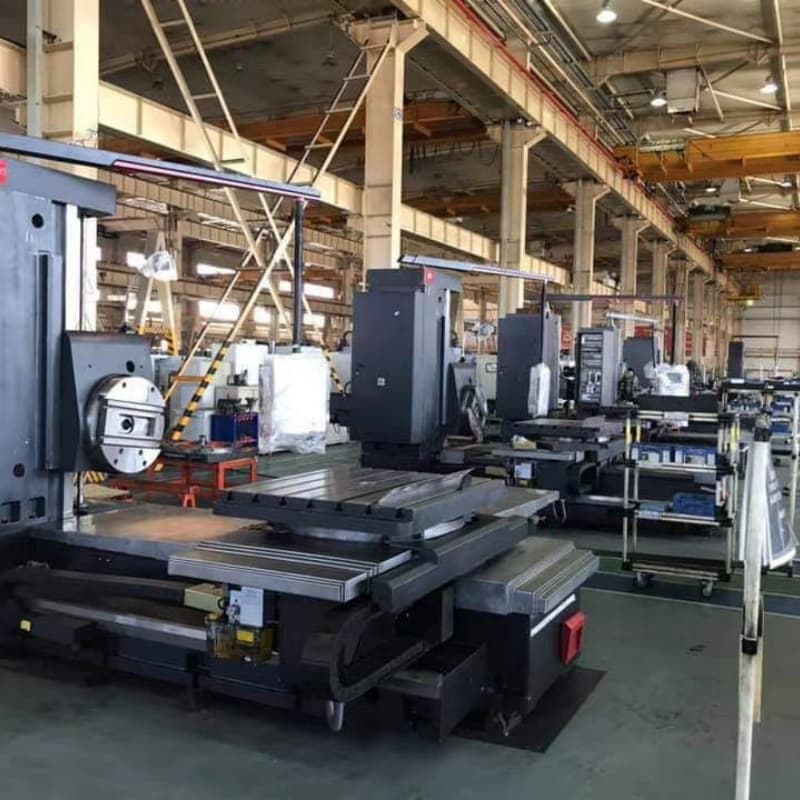

fabrika gösterisi

Profesyonel Üretim Üssü, Hassas İmalatta Güç

Paketleme ve nakliye

Güvenli ve Profesyonel Taşımacılık, Zamanında Teslimat Garantisi



SSS

S1: CNC delme ve frezeleme makineleri en çok hangi iş parçaları için uygundur?



Esas olarak karmaşık kutu parçaları, kalıplar, çerçeveler ve aynı anda delme, frezeleme, matkapla delme ve kılavuz çekme işlemlerini gerektiren büyük hassas parçalar için kullanılır.



S2: 3 eksenli, 4 eksenli ve 5 eksenli CNC delme ve frezeleme makineleri arasındaki fark nedir?



3 eksenli işlemci temel düzlemsel işlemeyi gerçekleştirir; 4 eksenli işlemci yay/yüzey için döner eksen ekler; 5 eksenli işlemci ise karmaşık 3 boyutlu yüzey ve çok açılı işlemeyi gerçekleştirir.



S3: CNC delme ve frezeleme makinesi ile işleme merkezi arasındaki fark nedir?



CNC delme ve frezeleme tezgahı, yüksek hassasiyetli delme ve ağır frezeleme işlemlerine odaklanırken; işleme merkezi daha çok daha hızlı takım değiştirme imkanı sunan genel parçalar için kullanılır.



S4: CNC delme ve frezeleme makineleri kaba işleme ve ince işleme için uygun mudur?



Evet. Kaba işleme için yüksek rijitliğe ve ince işleme için yüksek hassasiyete sahip olup, tüm işleme aşamaları için uygundur.



S5: CNC delme ve frezeleme makinesinin doğru strok uzunluğu nasıl seçilir?



İş parçasının boyutuna, işleme aralığına ve çalışma alanına göre seçim yapın ve X/Y/Z hareket mesafesinin iş parçasınızı kapsadığından emin olun.
