Yüksek Hızlı ve Büyük Torklu KST-110 Yatay Delme ve Frezeleme Makinesi

CNC High Precision Horizontal Boring Machine
CE Certified Horizontal Boring Machine
Customized Horizontal Boring Mill Supplier
Boring Machine With Angle Head Milling
Factory Direct CNC HBM for Metalworking

Yüksek Hızlı ve Büyük Torklu KST-110 Yatay Delme ve Frezeleme Makinesi

Bu takım tezgahı yüksek hız ve yüksek tork özelliklerine sahip olup, küçük ve orta ölçekli çok çeşitli üretim yöntemleri için uygundur. İşlem ekipmanından tasarruf etme, üretim hazırlık döngüsünü kısaltma, iş verimliliğini artırma, üretim maliyetlerini düşürme ve kullanıcılara daha yüksek ekonomik fayda sağlama avantajlarına sahiptir.  Bu ürün, mühendislik makineleri, demiryolu araçları, madencilik ekipmanları, büyük motorlar, su türbinleri, buhar türbinleri, gemiler, çelik, askeri sanayi ve büyük çevre koruma ekipmanları gibi mekanik imalat sanayilerinde işleme ekipmanı olarak yaygın olarak kullanılmaktadır.

  • Sipariş (Minimum Sipariş Miktarı) :

    1

  • Ürün Menşei :

    China

  • Renk :

    Customized

  • Nakliye Limanı :

    Shanghai

  • Kurşun zamanı :

    30

  • Ağırlık :

    23Ton
Şimdi bilgi alın

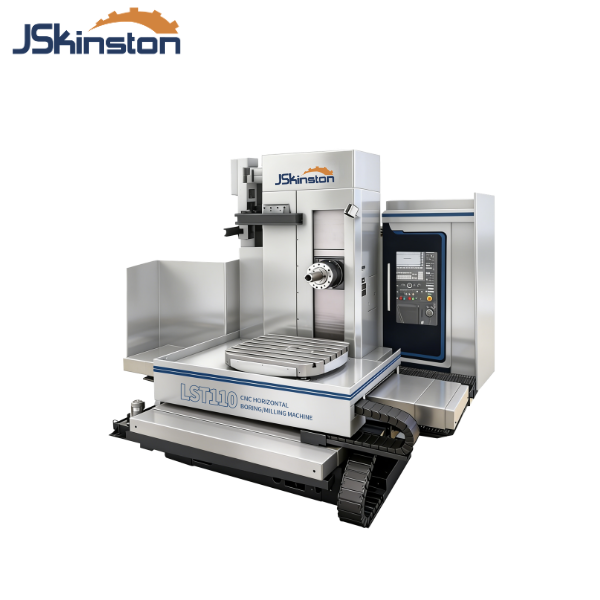

Yüksek Hızlı ve Büyük Torklu KST-110 Yatay Delme ve Frezeleme Makinesi



large capacity milling machine

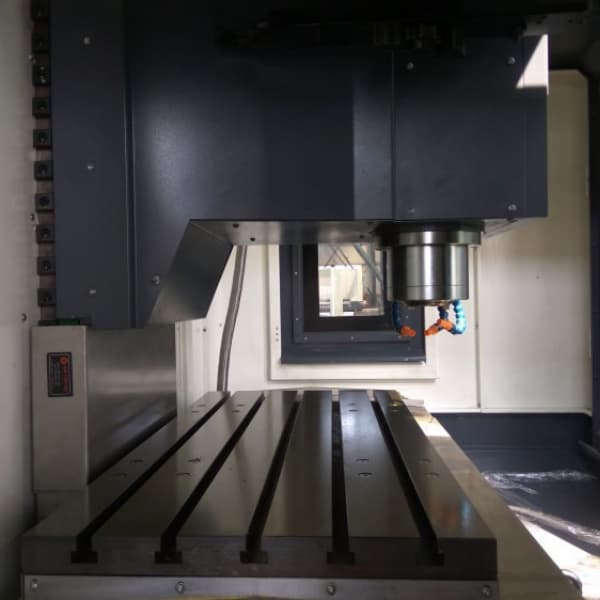

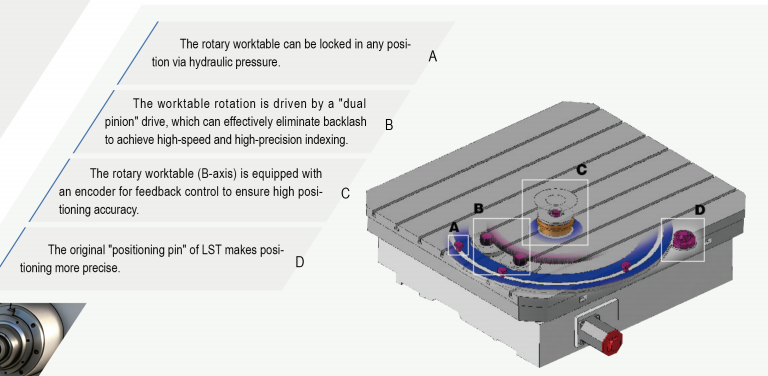

Şirket içinde üretilen ağır hizmet tipi çalışma masası (1000×1200 mm), maksimum 4000 kg yük taşıma kapasitesine sahiptir ve iş parçalarının güvenilir bir şekilde sıkıştırılması için 22 mm genişliğinde T yuvalarıyla birlikte gelir.

Yüksek hassasiyetli konumlandırma ve 0,001°'lik minimum indeksleme adımıyla 360° tam dönüş imkanı sunar.

İthal dairesel ızgaralı kapalı devre kontrol sistemi, ters delme işlemi sırasında üstün indeksleme hassasiyeti ve eş eksenlilik sağlar.

1600 mm X ekseni hareket mesafesi için doğrusal raylı kılavuzlarla ve paslanmaz çelik koruyucularla donatılmış olup, toz geçirmez, su geçirmez ve düzgün hareketle doğru konum belirleme özelliğine sahiptir.

Yüksek otomasyon seviyesine sahip olan bu sistem, otomatik döner konumlandırma ve çok eksenli bağlantı özelliği sayesinde, tek bir iş parçası kenetleme işleminde çoklu operasyonlu işlemeyi tamamlamayı mümkün kılar.

Eşleşen çalışma hızlarıyla ağır kesimler için optimize edilmiş olup, kapsamlı proses uyarlanabilirliği için dört taraflı işleme ve ters delme işlemlerini destekler.




spesifikasyon

Öğeler

KST-110 CNC

Masa boyutu

1000*1200 mm

Maksimum yük kapasitesi

4000 kg

Tablo dönüşünün minimum indekslenmesi, B ekseni

0,001˚

Geri çekilebilir mil çapı

110 mm

Mil konikliği

BT 50

Mil hızı

10-2500 devir/dakika (2 aralık)

Mil motoru gücü

18,5/22 kg

freze mili maksimum torku

1157/1376(S1/S6)

Delme işleminin maksimum eksenel direnci

13000 N

Masa tablasının boylamasına hareketi, X ekseni

1600 mm

İş mili başlığının dikey hareketi, Y ekseni

1200 mm

Kolonun enine hareketi, Z ekseni

1200 mm

Geri çekilebilir milin hareket mesafesi, W ekseni

550 mm

X/Y/Z/W eksenlerinin hızlı hareketi

10/10/10/6 m/dak

B ekseninin hızlı hızı

2,78 devir/dakika

Otomatik takım değiştirme (ATC) (isteğe bağlı)

Alet tutucu koni

MAS BT50

Takım pozisyonlarının sayısı

40 adet / 60 adet（seçenek ）

Maksimum takım çapı

125 (bitişik aletler olmadan 250) mm

Maksimum takım uzunluğu

400 mm

Maksimum alet ağırlığı

25 kg

Minimum takım değiştirme süresi (TT)

15 saniye

Konumlandırma doğruluğu (X / Y / Z ekseni)

0,025 mm

Tekrarlanabilirlik doğruluğu (X/Y/Z ekseni)

0,013 mm

W ekseninin konumlandırma doğruluğu

0,025 mm

W ekseninin tekrarlanabilirliği

0,013 mm

B ekseninin konumlandırma doğruluğu

10”

B ekseninin tekrarlanabilirliği

6”

Toplam güç tüketimi

75 KVA

Soğutma sıvısı tankının hacmi

250 litre

Yağlama tankının hacmi

3 litre * 2 set

CNC sistemi

Siemens SINUMERIK 828D, 10,4” TFT ekran

X/Y/Z eksenleri kılavuz rayları

X/Z: Doğrusal kılavuz raylar, Y: Kutu tipi kılavuz raylar

Makine boyutu

5100*6100*4200mm

Makine ağırlığı

23000 kg

Ürün Avantajları

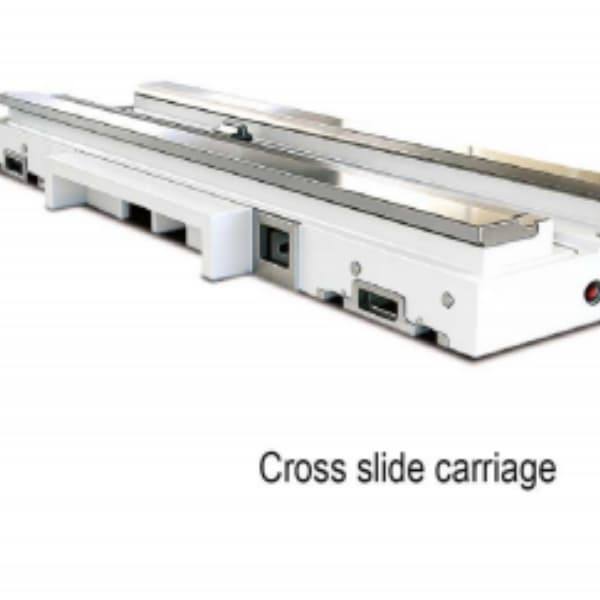

  • horizontal boring & milling center

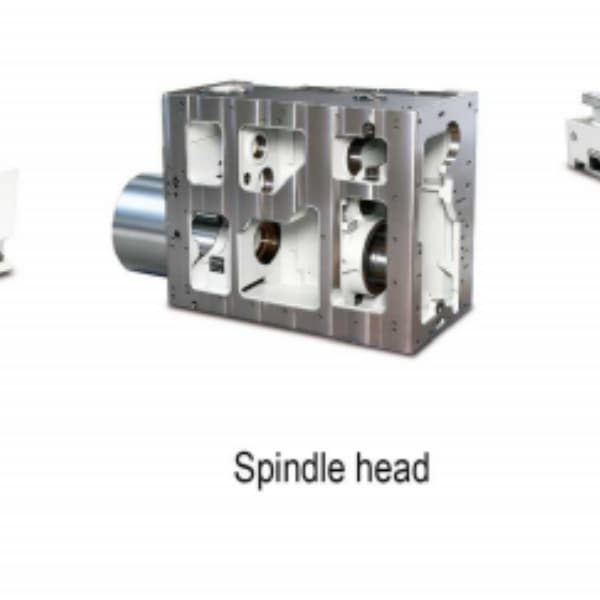

    İletim Sistemi
    İki kademeli vites değiştirme + büyük modüllü helisel dişli aktarım yapısını benimseyen bu ürün, 10-2500 dev/dak hız aralığına ve güçlü çıkış torkuna sahip olup, ağır kesim koşulları için uygundur.
  • CNC horizontal boring machining center
    Alet Değiştirme Sistemi
    Standart otomatik takım değiştirici, standart 40 takım kapasiteli, opsiyonel olarak 60 takım kapasiteli takım magazini ile donatılmıştır; BT50 üniversal konik delikli, disk yaylı sıkıştırma + hidrolik takım bırakma yapısı ile verimli ve istikrarlı takım değişimi sağlar.
  • HBM boring milling equipment

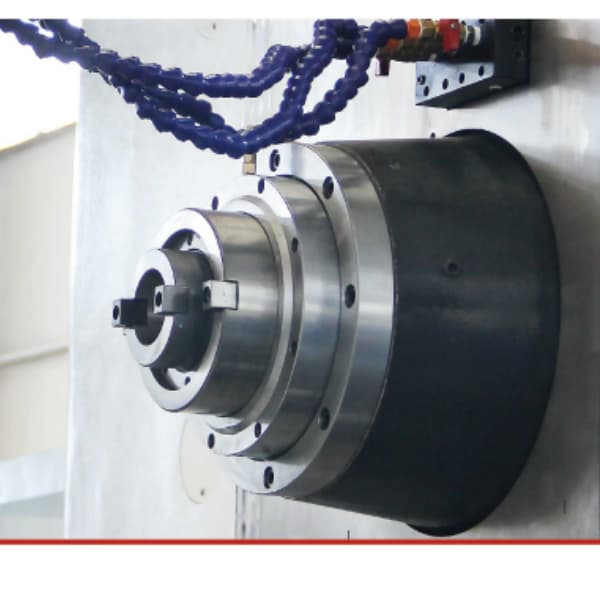

    Destek Dengesi

    NSK marka ithal rulmanlar ve hidrolik silindir denge yapısı kullanılarak üretilen bu ürün, mükemmel iletim hassasiyetine sahiptir ve sorunsuz ve güvenilir bir şekilde çalışır.

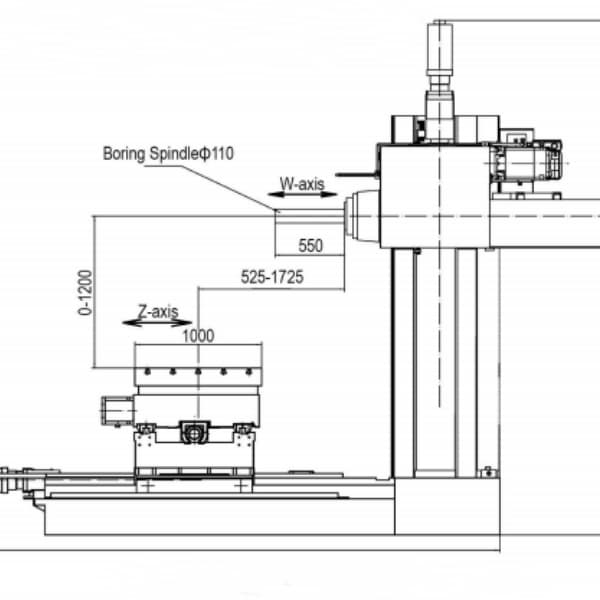

  • HBM horizontal boring mill
    Koruma ve Yağlama

    Kılavuz ray, merkezi zamanlı ve niceliksel otomatik yağlama + yağ soğutucu püskürtme yağlama sistemi ile donatılmış, farklılaştırılmış bir koruma tasarımına sahiptir ve bileşenlerin hizmet ömrünü etkin bir şekilde uzatır.

rotary table horizontal boring machine

JIANGSU KINGSTON MAKİNE ALETLER GRUP ŞİRKETİ LTD.
Jiangsu Kingston Makine Aletleri Grubu, 1998 yılında uluslararası pazarda metal işleme ekipmanları ve malzeme taşıma ürünlerinin pazarlamasını, satışını, servisini ve desteğini yapan önde gelen bir kuruluş olarak metal işleme dünyasında adını duyurmaya başladı. Müşterilerimize en zorlu ihtiyaçlarını karşılayacak daha esnek ve daha yüksek kaliteli bir makine aletleri serisi sunmak amacıyla, kapsamlı araştırmalar yaptık ve ardından dünyanın en büyük hacimli dişli frezeleme, CNC metal bükme makinesi, pres freni ve levha bükme makinesi vb. üreticileri de dahil olmak üzere dünyanın dört bir yanındaki en iyi metal işleme ekipmanı üreticileriyle iletişime geçerek, Kingston markası altında spesifikasyonlarımıza uygun makineler üretmelerini sağladık. Makinelerimiz arasında dişli frezeleme, CNC metal bükme makinesi, hidrolik demir işleme makinesi, pres freni, giyotin makinesi, haddeleme makinesi, profil bükme makinesi, delme makineleri, plazma ve lazer kesim makineleri ve torna tezgahı vb. bulunmaktadır.





Neden bizi tercih etmelisiniz?

  • #Olgun ve İstikrarlı Teknoloji
    Endüstriyel takım tezgahları ve CNC ekipmanları üretiminde yılların verdiği deneyimle, yapısal tasarımdan, temel bileşen seçimine ve komple makine montajına kadar olgun ve istikrarlı süreçler benimsiyoruz. Makinelerimiz güvenilir performans, düşük arıza oranı ve iyi hassasiyet koruma özelliklerine sahip olup, uzun vadeli sürekli üretim taleplerini karşılayabilmekte ve bu da bizi dünya çapındaki müşteriler için tercih edilen ortak haline getirmektedir.
  • # Özelleştirilmiş Çözümlere Destek
    Müşterilerimizin iş parçası özelliklerine, işleme teknolojisine, üretim kapasitesine ve saha koşullarına göre özel, kişiselleştirilmiş çözümler sunuyoruz. Bu çözümler CNC sistemi, hareket mesafesi, hız, takım değiştirici, fikstür ve otomasyon yükseltmelerini de kapsamaktadır. Tek bir makineyle tek bir çözüm sunarak verimliliğinizi artırmanıza, maliyetleri düşürmenize ve rekabet gücünüzü yükseltmenize yardımcı oluyoruz.
  • # Eksiksiz Satış Sonrası Hizmet
    Dünya çapında kurulum, devreye alma, işletme eğitimi ve bakım rehberliği sağlayan profesyonel bir satış sonrası ve teknik ekibimiz bulunmaktadır. 7/24 çevrimiçi hizmet sunuyoruz. Herhangi bir ekipman sorununa hızlı yanıt, zamanında uzaktan teknik destek ve gerekirse yerinde servis sağlayarak kesintisiz üretim ve sorunsuz kullanım sağlıyoruz.



Sertifikamız

Yetkili Sertifikalar, İstikrarlı ve Güvenilir Kalite.

cnc gantry cutting machine

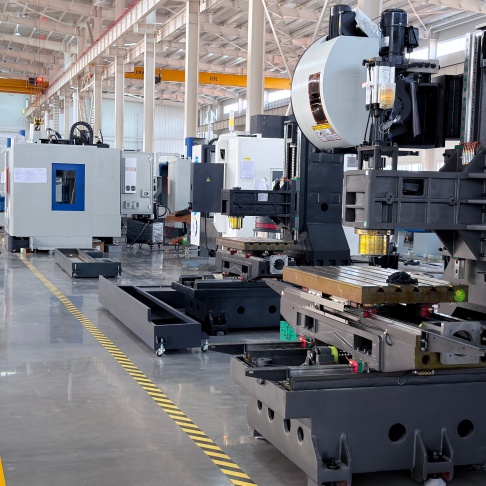

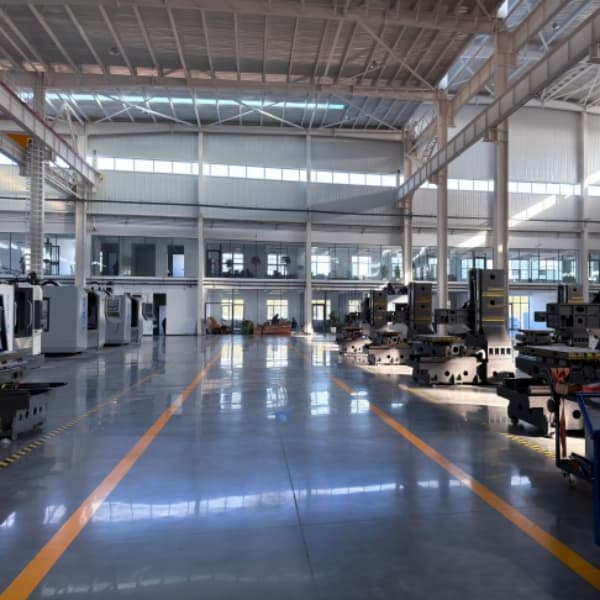

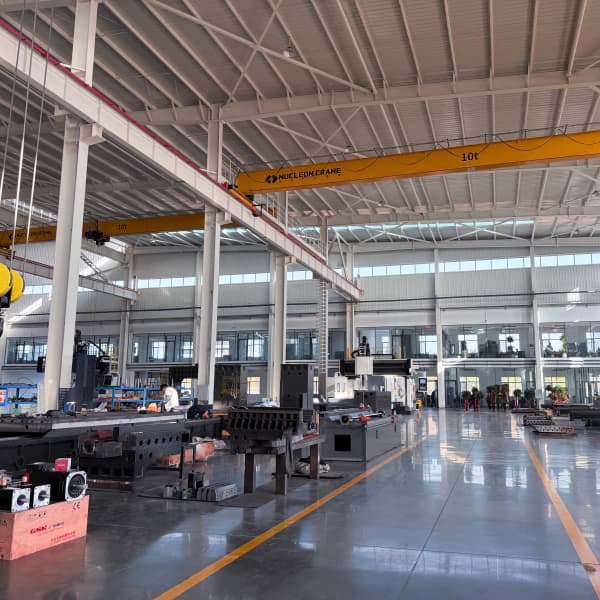

fabrika gösterisi

Profesyonel Üretim Üssü, Hassas İmalatta Güç.

horizontal boring millerhorizontal milling

conventional horizontal boring milling machineauto indexing rotary table HBM





Paketleme ve nakliye

Güvenli ve Profesyonel Taşımacılık, Zamanında Teslimat Garantisi

automatic heavy duty milling machine

fixed gantry cnc



SSS

  • S: Mil özellikleri?

    A: 110 mm mil çapı, yüksek hız ve yüksek tork ile ağır kesimler için ideal.
  • S: Mevcut işleme fonksiyonları nelerdir?

    A: Tek bir kurulumda delme, frezeleme, kılavuz çekme ve çok taraflı işleme.
  • S: Hangi iş parçaları uygundur?

    A: Dişli kutusu, pompa gövdesi, motor bloğu ve iş makinelerinin parçaları.

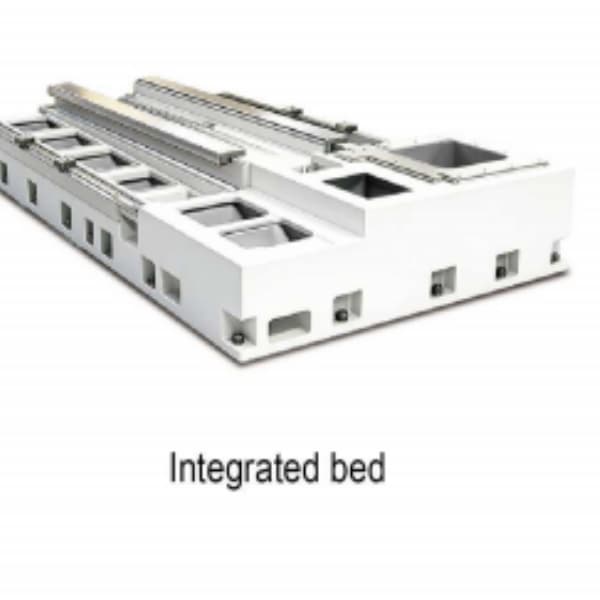

  • S: Yatağın avantajları nelerdir?

    A: Yaşlandırma işlemine tabi tutulmuş dökme demir yatak, yüksek rijitlik ve istikrarlı hassasiyet.
  • S: İsteğe bağlı kontrol sistemleri?

    A: Seçenekler arasında Fanuc, Siemens, GSK ve Syntec bulunmaktadır.
  • S: Özelleştirme seçeneği mevcut mu?

    A: Eksen hareketi, voltaj ve yedek aksesuarlar özelleştirilebilir.
  • S: Satış sonrası servis?

    A: 1 yıl garanti, İngilizce kullanım kılavuzu ve ömür boyu teknik destek.
