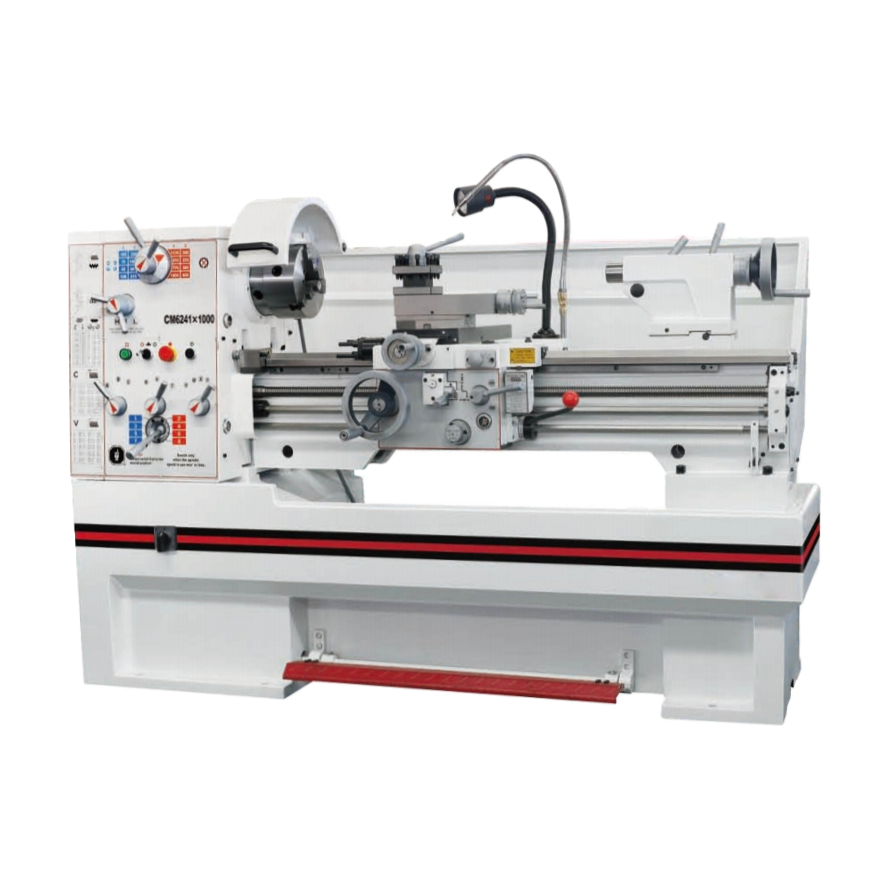

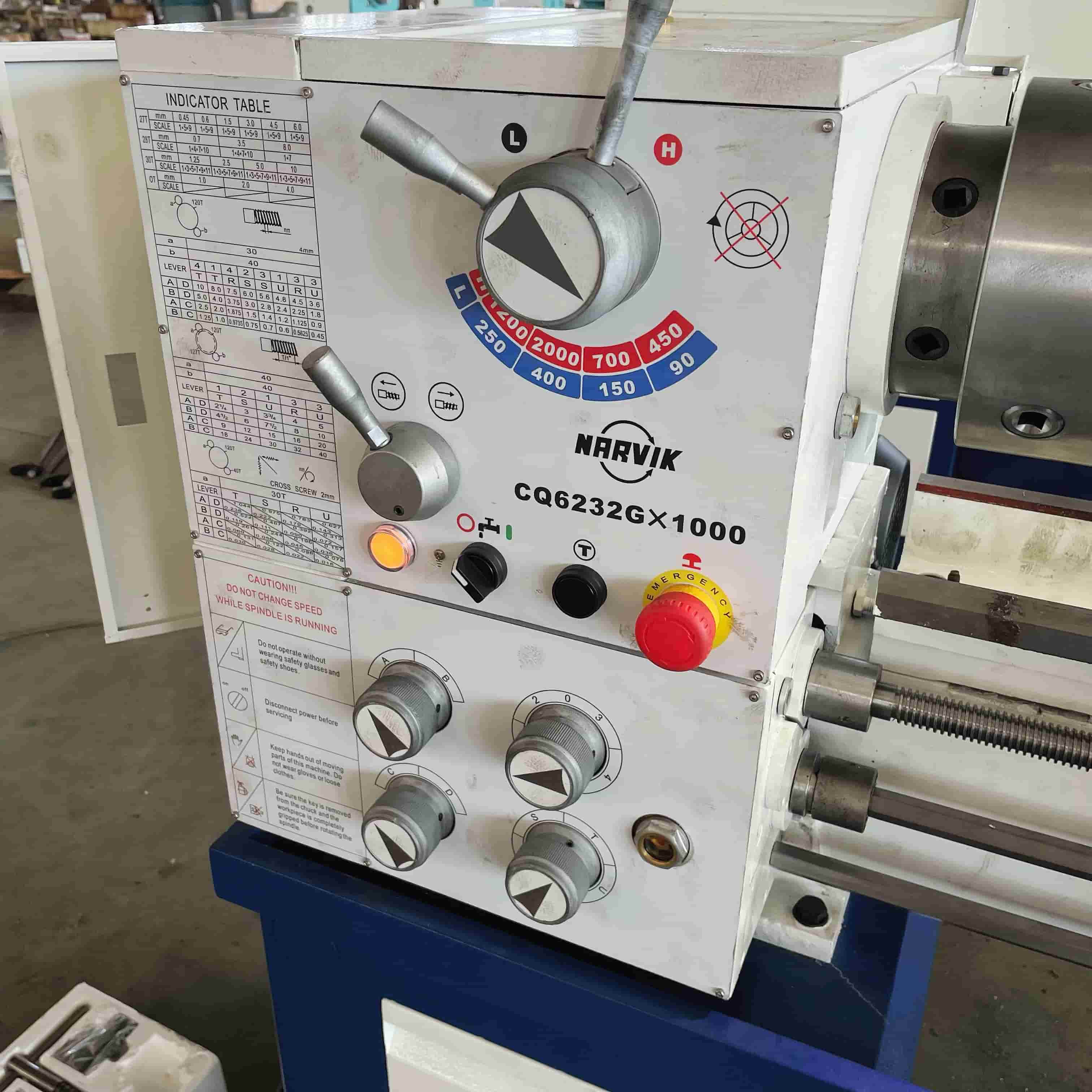

Evrensel Manuel Torna, aynı zamanda Genel Yatay Manuel Torna ve Geleneksel Torna Tezgahı olarak da bilinir ve geleneksel işleme için yaygın olarak kullanılan bir manuel metal torna tezgahıdır. Bu evrensel geleneksel torna tezgahı, esas olarak dış ve iç silindirik yüzeyler, konik yüzeyler, uç yüzeyler, oluklar, dişler ve çeşitli döner parçaların tornalanmasında kullanılır. Sağlam yapısı, yüksek rijitliği, kolay kullanımı ve yüksek güvenilirliği ile bu genel amaçlı manuel torna tezgahı, yüksek işleme hassasiyeti ve iyi dayanıklılık özelliklerine sahiptir. Tek parça, küçük seri üretim ve bakım işleri için uygundur ve makine imalatında farklı metal işleme gereksinimlerini karşılayabilir.
Sipariş (Minimum Sipariş Miktarı) :
1Ürün Menşei :
ChinaNakliye Limanı :
ShanghaiKurşun zamanı :
40Ağırlık :
2295kgÖzellikler
Kullanımı Kolay, Çok Yönlü Metal Kesme ve Şekillendirme Üniversal Torna Tezgahı
Yüksek Hassasiyetli Ağır Hizmet Tipi CNC Dikey Torna Tezgahı, ağır hizmet tipi dikey tornalama makinesi olarak da bilinir ve verimli ağır işleme için yaygın olarak kullanılan bir CNC metal torna tezgahıdır. Bu ağır hizmet tipi dikey torna tezgahı, esas olarak diskler, halkalar, göbekler ve diğer ağır döner parçalar gibi büyük çaplı, kısa uzunluktaki ağır iş parçalarını işlemek için kullanılırken, aynı zamanda uç yüzey tornalama, kanal açma, diş açma ve diğer işlemleri de gerçekleştirir. Dikey iş mili yapısı, güçlü yük kapasitesi, yüksek rijitlik ve istikrarlı işleme hassasiyeti ile kolay iş parçası sıkıştırma ve yüksek üretim verimliliği sunar. Rüzgar enerjisi, metalurji, mühendislik makineleri, kalıplar, otomotiv parçaları ve diğer endüstrilerde yaygın olarak kullanılır ve yatay torna tezgahlarında sıkıştırılması zor olan ağır iş parçalarının işlenmesi için ideal bir seçimdir.
spesifikasyon
| Özellikler | Model | |||||
C6241 | C6246 | C6246E | C6251 | C6256 | C6256E | |
Yatağın üzerinden sallanın | 410 mm (16 inç) | 460 mm (18 inç) | 460 mm (18 inç) | 510 mm (20 inç) | 560 mm (22 inç) | 560 mm (22 inç) |
Çapraz taraftan sallanın | 220 mm (8-13/16”) | 270 mm (10-3/4”) | 270 mm (10-3/4”) | 302 mm (12”) | 355 mm (14 inç) | 355 mm (14 inç) |
Boşluk çapında salınım | 640 mm (25-1/8”) | 690 mm (27-1/8”) | 690 mm (27-1/8”) | 735 mm (28-7/8”) | 785 mm (30-7/8”) | 785 mm (30-7/8”) |
Merkezler arasındaki mesafe | 1000 mm (40 inç) | 1000 mm (40 inç) | ||||
1500 mm (60 inç) | 1500 mm (60 inç) | |||||
2000 mm (80 inç) | 2000 mm (80 inç) | |||||
| 3000 mm (120 inç) | |||||
Geçerli boşluk uzunluğu | 165 mm (6-12 inç) | 170 mm (6-11/16”) | ||||
Yatağın genişliği | 300 mm (11-13/16”) | 350 mm (13-13/16”) | ||||
İğne burunlu | D1-6 | D1-8 | D1-8 | |||
Mil deliği | 58 mm (2-1/4”) | 80 mm (3-1/8”) | 80 mm (3-1/8”) | 105 mm (4-1/8”) | ||
Mil deliğinin konikliği | No.6 Morse | 7 Numaralı Morse | 7 Numaralı Morse | φ113(1:20) | ||
Mil hızı aralığı | 12 değişim, 25~2000 devir/dakika | 12 değişim, 25~2000 devir/dakika | 12 değişim, 25~1500 devir/dakika | |||
Bileşik dinlenme seyahati | 28 mm (5 inç) | 130 mm (5-1/8”) | ||||
Çapraz kaydırma yolculuğu | 285 mm (11-1/4”) | 316 mm (12-7/16”) | ||||
Toleransın maksimum bölümü | 25×25mm(1”×1”) | |||||
Kurşun vida dişi | 6 mm veya 4T.PI | |||||
Boyuna beslemeler aralığı | 42 çeşit, 0,031-1,7 mm/dev (0,0011”-0,0633”/dev) | 3k nde 0059-1.646mmrev(0.0022-0.0612”/dev) | ||||
Çapraz besleme aralığı | 42 çeşit, 0,014-0,784 mm/devir | 42 çeşit, 0,020-0,573 mm/devir | ||||
(0.00033”-0.01837”/dev) | (0.00048”-0.01354”/dev) | |||||
Dişlerin metrik adımları | 41 çeşit, 0,1~14 mm | 47 çeşit, 0,2~14 mm | 41 çeşit, | |||
0,1-14 mm | ||||||
Diş aralıkları (inç cinsinden) | 60 çeşit, 2~112 T.PI. | |||||
Dişlerin çapsal adımları | 50 çeşit, 4~112DP | |||||
Diş modülü adımları | 34 çeşit, 0.1~7MP | |||||
Tüy çapı | 60 mm (2-5/16”) | 75 mm (2-15/16”) | ||||
Yorgan seyahati | 130 mm (5 inç) | 180 mm (7-1/16”) | ||||
Tüy konikliği | No.4 Morse | No.5 Morse | ||||
Ana motor gücü | 5,5 kW (7,5 HP) 3 Faz | 7,5 kW (10 HP) 3 Faz | ||||
Soğutma pompası gücü | 0,1 kW (1/8 HP) 3 Faz | |||||
Etraflı | 220×108×134cm | 220×108×137cm | 220×108×137cm | 239×115×143cm | 239×15×146cm | 239×15×146cm |
boyut (U×G×Y) | 275×108×134cm | 275×108×137cm | 275×108×137cm | 284×115×143cm | 284×115×146cm | 284×115×146cm |
| 325×108×134cm | 325×108×137cm | 325×108×137cm | 334×115×143cm | 334×115×146cm | 334×115×146cm |
|
|
|
| 434×115×143cm | 434×115×146cm | 434×115×146cm |
Paket boyutu (U×G×Y) | 225×112×162cm | 225×112×162cm | 225×12×162cm | 245×119×174cm | 245×119×174cm | 245×119×174cm |
280×112×162cm | 280×112×156cm | 280×112×156cm | 290×119×174cm | 290×119×174cm | 290×119×174cm | |
330×112×162cm | 330×112×156cm | 330×113×156cm | 340×119×174cm | 340×19×174cm | 340×119×174cm | |
|
|
| 440×119×174cm | 440×119×174cm | 440×19×174cm | |
Net ağırlığı | 1580 kg | 1645 kg | 1645 kg | 2070 kg | 2195 kg | 2195 kg |
1745 kg | 1810 kg | 1810 kg | 2160 kg | 2285 kg | 2285 kg | |
1900 kg | 1965 kg | 1965 kg | 2435 kg | 2560 kg | 2560 kg | |
|
|
| 2805 kg | 2930 kg | 2930 kg | |
Brüt ağırlık | 1844 kg | 1910 kg | 1910 kg | 2460 kg | 2600 kg | 2600 kj |
2049 kg | 2115 kg | 2115 kg | 2550 kg | 2690 kg | 2690 kg | |
2229 kg | 2295 kg | 2295k9 | 2840 kg | 2980 kg | 2980 kg | |
|
|
| 3270 kg | 3410 kg | 3410 kg | |
ürün tanıtımı
Neden bizi tercih etmelisiniz?
Olgun ve İstikrarlı Teknoloji Özelleştirilmiş Çözümleri Destekleyin Eksiksiz Satış Sonrası HizmetSertifikamız
Yetkili Sertifikalar, İstikrarlı ve Güvenilir Kalite.

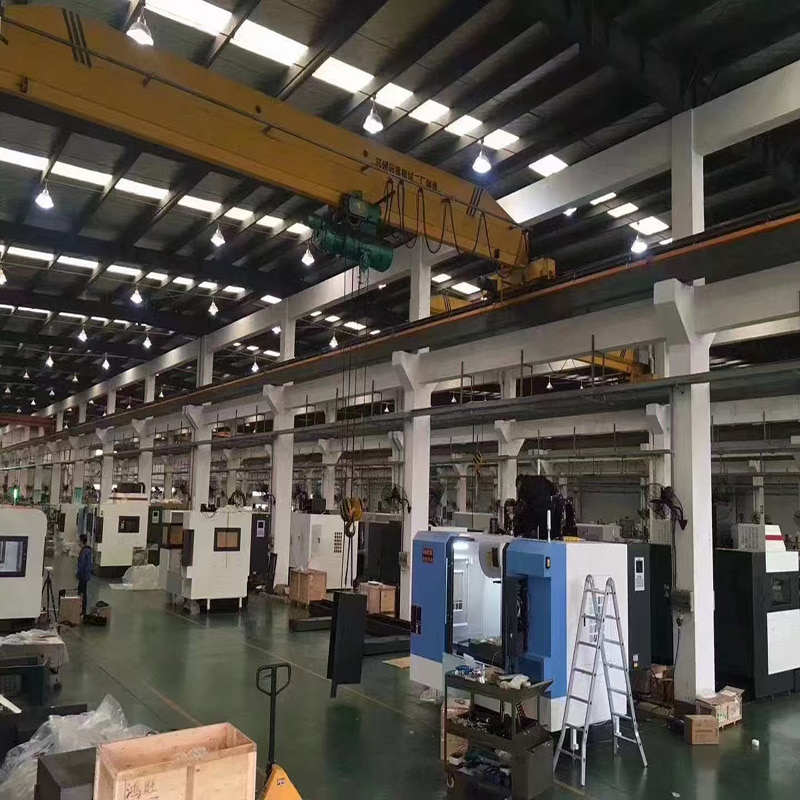

fabrika gösterisi
Profesyonel Üretim Üssü, Hassas İmalatta Güç
Paketleme ve nakliye
Güvenli ve Profesyonel Taşımacılık, Zamanında Teslimat Garantisi
SSS
1.Bu üniversal torna tezgahı hangi iş parçalarını işleyebilir?
Tornalama, diş açma ve çeşitli döner parçaların işlemlerini gerçekleştirir.
2.Bu torna tezgahı yeni başlayanlar için kullanımı kolay mı?
Evet, sezgisel kontroller ve net kullanım kılavuzlarıyla.
3.Bu torna tezgahının düzenli bakımı karmaşık mı?
Yüksek hassasiyet sağlayarak istikrarlı ve güvenilir sonuçlar sunar.
4.IBu torna tezgahının düzenli bakımı karmaşık mı?
Hayır, basit rutin kontroller ve yağlama yeterlidir.
5.Bu torna tezgahı hangi üretim türleri için uygundur?
Tek parça ve küçük parti üretim için idealdir.
