Dikey torna tezgahları, esas olarak büyük çaplı ve kısa uzunluktaki büyük ve ağır iş parçalarının ve yatay torna tezgahlarında sıkıştırılması zor olan iş parçalarının işlenmesinde kullanılır. Disk, halka ve göbek gibi büyük çaplı, kısa uzunluktaki iş parçalarının işlenmesinde kullanılan, dikey iş mili bulunan ağır hizmet tipi bir torna tezgahıdır. Güçlü yük taşıma kapasitesi, yüksek rijitlik, istikrarlı işleme hassasiyeti, kolay sıkıştırma ve yüksek verimlilik özelliklerine sahiptir. Rüzgar enerjisi, metalurji, mühendislik makineleri, kalıplar, otomotiv parçaları ve diğer sektörlerde yaygın olarak kullanılmaktadır.
Sipariş (Minimum Sipariş Miktarı) :
1Ürün Menşei :
ChinaRenk :
CustomizedNakliye Limanı :
ShanghaiKurşun zamanı :
30Ağırlık :
84TonÖzellikler

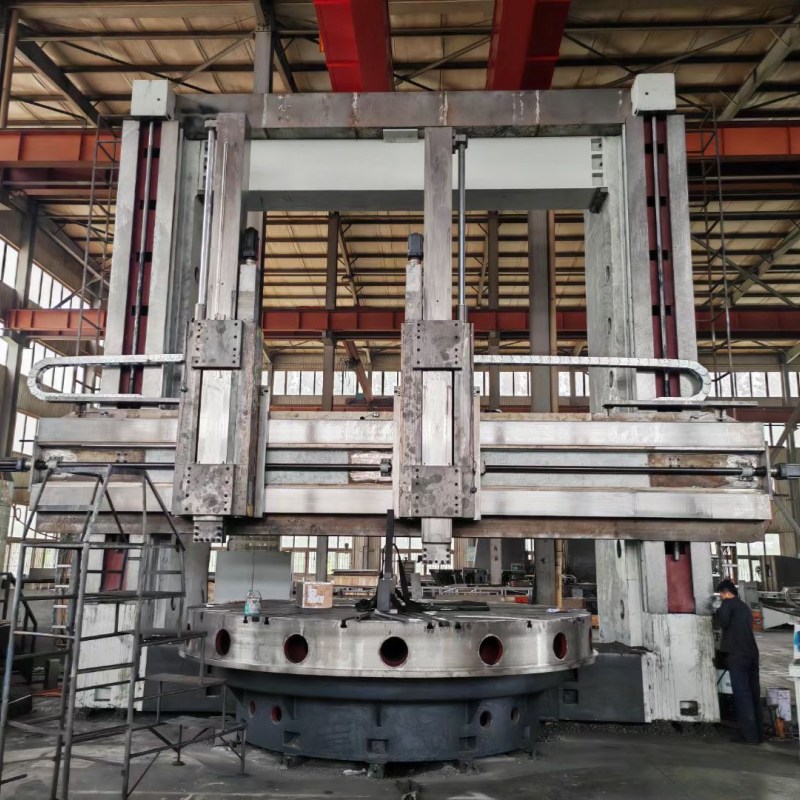

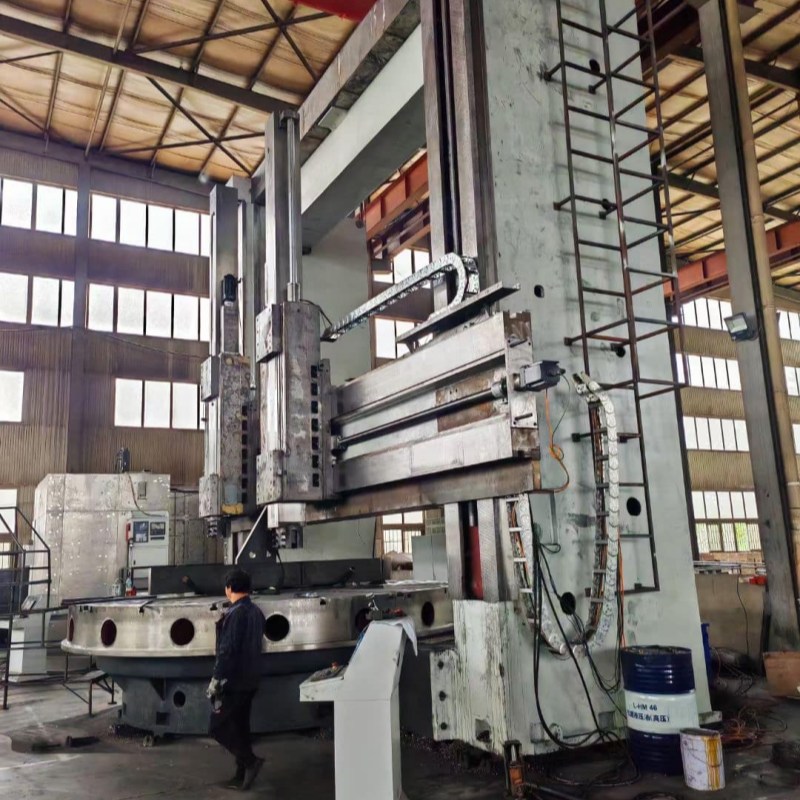

Verimli İşleme için Yüksek Hassasiyetli Ağır Hizmet Tipi CNC Dikey Torna Tezgahı

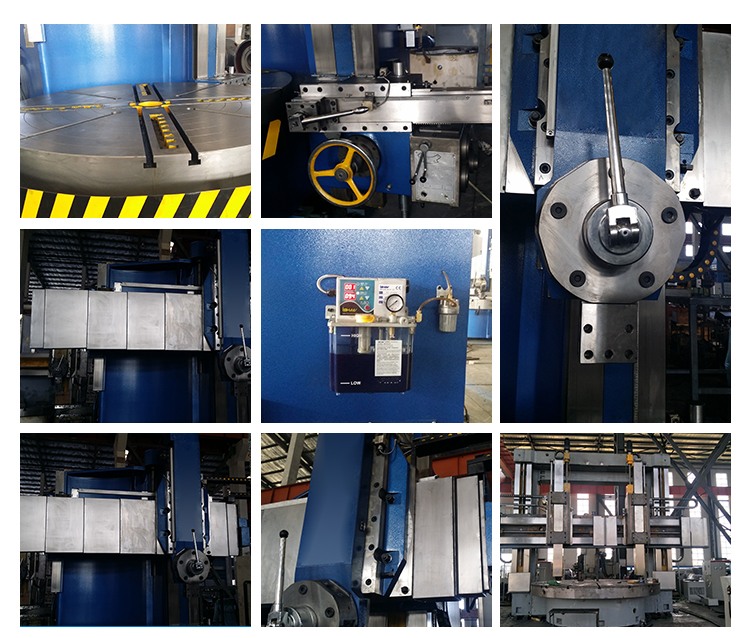

1. İş tablasının milinde yüksek hassasiyetli ayarlanabilir radyal boşluklu çift sıralı kısa silindirik rulman kullanılır ve iş tablasında sabit akımlı hidrostatik kılavuz ray kullanılır; bu da iş tablasının yüksek dönüş doğruluğu, büyük taşıma kapasitesi ve düşük termal deformasyon özelliklerine sahip olmasını sağlar.
2. Kullanıcıların ihtiyaçlarına göre, takım tezgahı, işleme doğruluğunu ve çeşitli teknik göstergelerin istikrarını sağlayabilen sabit sıcaklık soğutma cihazı ve bağımsız hidrolik istasyon sistemi ile donatılabilir.
3. Kolon, kiriş ve pistonun kılavuz ray yüzeyleri sertleştirme, taşlama ve elle taşlama işlemlerinden geçirilerek iyi bir temas yüzeyi ve yüksek hassasiyet elde edilmiştir.
4. Takım tezgahı, servo motor ve bilyalı vida kullanılarak tahrik edilir ve kiriş, kapalı bir koruma kalkanı ile donatılmıştır; bu da takım tezgahının güvenliğini ve kullanım kolaylığını artırır.
5. CNC sistemi, kullanıcıların ihtiyaçlarına göre ithal veya yerli konfigürasyonda olabilir.
6. İsteğe bağlı konfigürasyon: elektrikli takım tablası, yarı kapalı kapak, soğutmalı talaş uzaklaştırma cihazı ve iki kademeli kademesiz hız ayarı.
spesifikasyon
| Özellikler | Birim | C5240 | C5250 | C5263 | |
Max dia | mm | 4000 | 5000 | 6300 | |
yetenekli dia | mm | 3200/3600 | 4500 | 5700 | |
Maksimum iş parçası yüksekliği | mm | 1600/2000/2500 | 2500/3150 | 3150/3500 | |
Maksimum iş parçası ağırlığı | t | 32 | 65 | 65 | |
| Tablonun maksimum torku | KN.m | 80 | 100 | 200 | |
Masayı döndürün hız aralığı (16 adım) |
16(adım) |
r/dakika |
2-63 |
0.42-42 |
0.42-42 |
Dikey tutucunun maksimum kesme kuvveti | KN | 40 | 50 | 63 | |
Dikey takım tutucu hareket limiti | ° | ±30° | ±30° | ±30° | |
Besleme hızı aralığı (18 adım) | mm/ dakika | 0.24-145 | 0.2-145 | 0.1-500 | |
ray başlığının yatay hareketi | mm | 2150 | 2765 | 3400 | |
Ram ray başının hareketi | mm | 1000/1250 | 1250/1600 | 1600/1800 | |
takım başlıklarının hızlı hareket hızı | mm/dak | 1550 | 1550 | 1550 | |
Bıçak çubuğunun kesit boyutu (WD) | mm | 40×50 | 50×50 | 50×50 | |
Ana motor gücü | KW | DC/AC:75 | DC/AC:90 | DC/AC:90 | |
Makinenin genel boyutu | cm | 690×510×480/520/570 | 1000×700 ×723/853 | 1150×790×853/933 | |
| Makinenin ağırlığı | t | 52 | 81/84 | 112 | |
Koç bölümü | mm | 240×240 | 280×280 | 280×280 | |
Ürün Avantajları
Neden bizi tercih etmelisiniz?
Olgun ve İstikrarlı Teknoloji Özelleştirilmiş Çözümleri Destekleyin Eksiksiz Satış Sonrası HizmetSertifikamız
Yetkili Sertifikalar, İstikrarlı ve Güvenilir Kalite.
fabrika gösterisi
Profesyonel Üretim Üssü, Hassas İmalatta Güç
Paketleme ve nakliye
Güvenli ve Profesyonel Taşımacılık, Zamanında Teslimat Garantisi
SSS
1. Dikey torna tezgahı esas olarak ne için kullanılır?
Esas olarak diskler, flanşlar, dişliler, halkalar ve kalıplar gibi büyük, ağır, kısa ve kalın iş parçalarının işlenmesinde kullanılır. Yüksek stabilite ile tornalama, delme, kanal açma ve yüzey işleme işlemlerini gerçekleştirebilir.
2. Dikey torna tezgahı ile yatay torna tezgahı arasındaki fark nedir?
Dikey torna tezgahında iş mili dikey konumdadır, iş parçası tezgah üzerinde durur, bu da ağır ve büyük parçalar için daha stabil olmasını sağlar. Yatay torna tezgahı ise uzun şaftlar ve küçük parçalar için uygundur.
3. Dikey torna tezgahı özelleştirilebilir mi?
Evet. İhtiyaçlarınıza göre masa çapını, tornalama çapını, iş mili gücünü, hidrolik sistemi, koruma tertibatını ve otomatik takımları özelleştirebiliriz.
4. CNC dikey torna tezgahlarında hangi kontrol sistemleri kullanılabilir?
Müşteri taleplerine göre Fanuc, Siemens, GSK ve diğer sistemleri kurabiliriz. Kullanımı kolay ve stabildir.
5. Dikey torna tezgahının bakımı nedir?
Düzenli yağlama yapın, talaş ve tozu temizleyin, vidaları ve telleri kontrol edin, kılavuz rayı temiz ve iyi yağlanmış halde tutun.
